Opis


LE-02D-CT
Licznik zużycia energii LE-02d CT
Trójfazowy licznik energii półpośredni CT
LE-02d CT to trójfazowy licznik zużycia energii elektrycznej przeznaczony do półpośredniego pomiaru energii czynnej w instalacjach 3-fazowych 4-przewodowych. Urządzenie współpracuje z przekładnikami prądowymi o prądzie wtórnym 5 A oraz prądzie pierwotnym Ip z zakresu 5÷6000 A, dzięki czemu sprawdza się w rozdzielnicach obiektów komercyjnych, technicznych i przemysłowych, gdzie bezpośredni pomiar prądu byłby niewystarczający. Programowalna przekładnia pozwala dopasować wskazania do zastosowanych przekładników, a wyświetlacz LCD pokazuje rzeczywistą wartość pobranej energii w formacie zależnym od ustawionej przekładni.
Licznik LE-02d CT ułatwia pomiar zużycia energii w rozbudowanych instalacjach, wspierając kontrolę kosztów, analizę obciążenia oraz racjonalizację zużycia energii. Może być stosowany jako licznik zużycia prądu w rozdzielnicach, jako element systemów monitoringu energii lub jako jeden z podliczników prądu dla wybranych obwodów, maszyn, najemców albo stref technologicznych. Montaż na szynie TH-35 sprawia, że urządzenie pasuje do standardowych rozdzielnic modułowych i wpisuje się w kategorię liczniki energii na szynę DIN.
Urządzenie pracuje z napięciem odniesienia 3×400 V+N, posiada klasę dokładności 1 oraz wyjście impulsowe SO+ SO- typu otwarty kolektor, które umożliwia podłączenie zewnętrznego licznika impulsowego lub systemu rejestracji impulsów. Sygnalizacja LED dla faz L1, L2 i L3 informuje o poborze energii w poszczególnych fazach, a dodatkowa czerwona dioda sygnalizuje sczytywanie impulsów. Dzięki temu licznik zużycia energii elektrycznej LE-02d CT zapewnia czytelny nadzór nad instalacją, wspierając diagnostykę, monitorowanie oraz optymalizację zużycia energii w automatyce budynkowej i przemysłowej. To praktyczne rozwiązanie dla użytkowników poszukujących urządzeń takich jak trójfazowe liczniki energii, jednofazowe liczniki energii do innych obwodów uzupełniających oraz profesjonalne liczniki do rozliczeniowego lub kontrolnego pomiaru energii w rozdzielnicach.

Dlaczego warto wybrać LE-02D-CT?

Trójfazowy pomiar półpośredni

Współpraca z przekładnikami prądowymi

Zakres Ip 5÷6000 A

Programowalna wartość przekładni

Podświetlany wyświetlacz LCD

Wyjście impulsowe SO

Klasa dokładności 1

Montaż na szynie TH-35

Stopień ochrony IP20
LE-02d CT współpracuje z przekładnikami prądowymi 5 A, umożliwiając pomiar energii w instalacjach o prądzie pierwotnym od 5 do 6000 A. To rozwiązanie szczególnie przydatne w rozdzielnicach przemysłowych i budynkowych, gdzie wymagany jest nadzór nad większymi obciążeniami bez prowadzenia pełnego prądu przez licznik.
W pamięci urządzenia zapisano wartości prądów pierwotnych przekładników, a użytkownik może dobrać właściwą nastawę do zastosowanych elementów pomiarowych. Po ustawieniu przekładni licznik automatycznie przelicza wskazania, pokazując rzeczywistą energię pobraną przez układ trójfazowy.
Wyjście SO+ SO- typu otwarty kolektor pozwala przekazywać impulsy proporcjonalne do zużycia energii do zewnętrznego licznika impulsowego lub systemu rejestracji. Ułatwia to integrację pomiaru z nadrzędnym monitoringiem zużycia energii bez konieczności stosowania komunikacji cyfrowej.




Pomiar trójfazowy
Do instalacji 3×400 V+N w układzie 4-przewodowym.

Czytelna diagnostyka
LCD i diody LED ułatwiają bieżącą kontrolę pracy.

Montaż rozdzielnicowy
Kompaktowa obudowa 75 mm na szynę TH-35.

Poznaj inne zalety LE-02D-CT

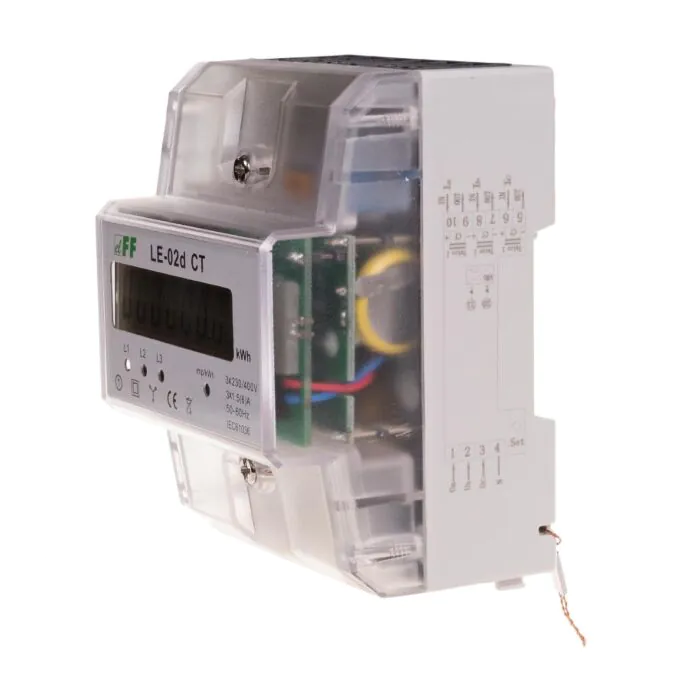

Urządzenie ma obudowę modułową o szerokości 4,5 modułu, przystosowaną do montażu w rozdzielnicy na szynie TH-35.

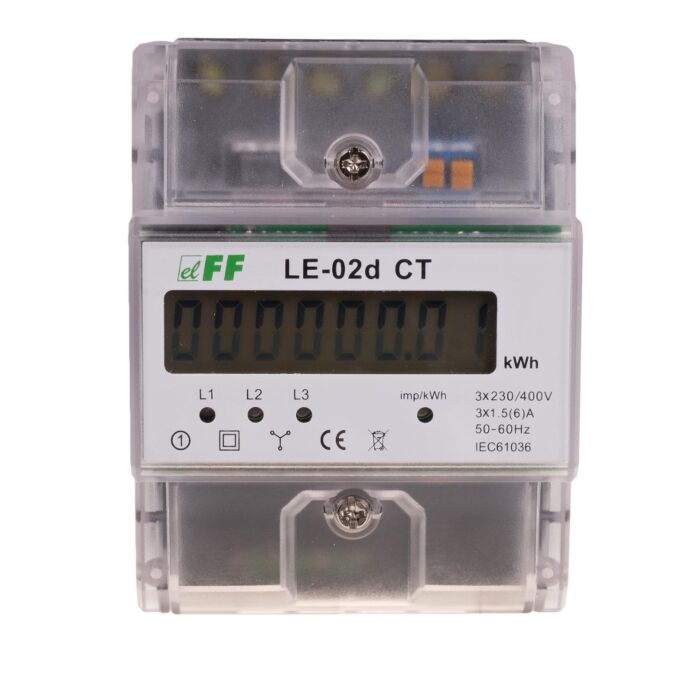

Na froncie znajduje się segmentowy wyświetlacz LCD, który prezentuje wartość pobranej energii w formacie zależnym od ustawionej przekładni.
Widoczne diody LED sygnalizują pobór prądu w fazach L1, L2 i L3 oraz sczytywanie impulsów przez licznik.

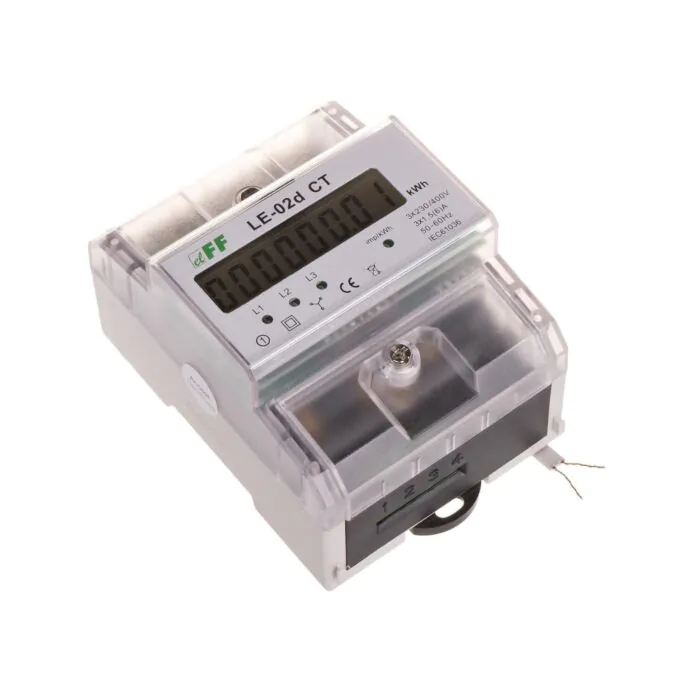

Zaciski wejściowe i wyjściowe znajdują się pod przednimi osłonami, które można plombować w celu zabezpieczenia połączeń.
Przycisk nastawy przekładni umieszczono pod dolną osłonką zacisków, co ogranicza przypadkowy dostęp do konfiguracji.
Materiały dodatkowe
Obejrzyj na YouTubeLiczniki energii elektrycznej - liczniki do pomiaru bezpośredniego i półpośredniego. 5 lat gwarancji — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubeLiczniki zużycia energii elektrycznej FOX 40A, 100A, 200A, 400A (zdalny odczyt) - przegląd oferty — Zobacz także nasze inne urządzenie
Obejrzyj na YouTubeWIFI Monitor energii do pompy ciepła, fotowoltaiki. Dwukierunkowy pomiar energii. NOWY v.2024 — Zobacz także nasze inne urządzenie
Schematy
Parametry Techniczne
- Prąd znamionowy (In)
- 1,5 A
- Maksymalny prąd (Imax)
- 6 A
- Model
- Pomiar pośredni/półpośredni
- Pomiar profilu obciążenia
- Nie
- Blokada cofania licznika
- Tak
- Legalizowany
- Nie
- Szerokość wyrażona liczbą modułów
- 4,5
- EDL40/EEC40
- Nie
- Z blokadą kodem
- Nie
- Napięcie znamionowe (Un) N-L
- 185-275 V
- Zakres częstotliwości
- 50-50 Hz
- Typ licznika
- Elektroniczny
- Klasa dokładności
- B
- Liczba faz
- Trójfazowe / trójfazowe z przewodem neutralnym
- Rodzaj energii mierzonej
- Moc czynna
- Odpowiednie do
- Pobór
- Liczba taryf licznika
- Jednotaryfowy
- Dopuszczenie
- Krajowe
- Wyjście impulsowe
- Elektryczny
- Rodzaj wyjścia impulsowego
- S0
- Rodzaj wskaźnika
- Cyfrowy
- Stopień ochrony (IP)
- IP20
- Liczba pozycji licznika
- 8
- Wysokość
- 100 mm
- Głębokość
- 65 mm
- Szerokość
- 75 mm
- Pobór mocy
- 2 W
- Sposób montażu
- Adapter szyny DIN
