Jak skutecznie ukryć kable i instalacje elektryczne?

Widoczna instalacja elektryczna, czy też zwisające ze ściany kable zdecydowanie nie zachwycają wyglądem i estetyką...

Na całe szczęście istnieją specjalne systemy prowadzenia wraz z kanałami i listwami, które efektywnie ukryją niepożądany widok instalacji.

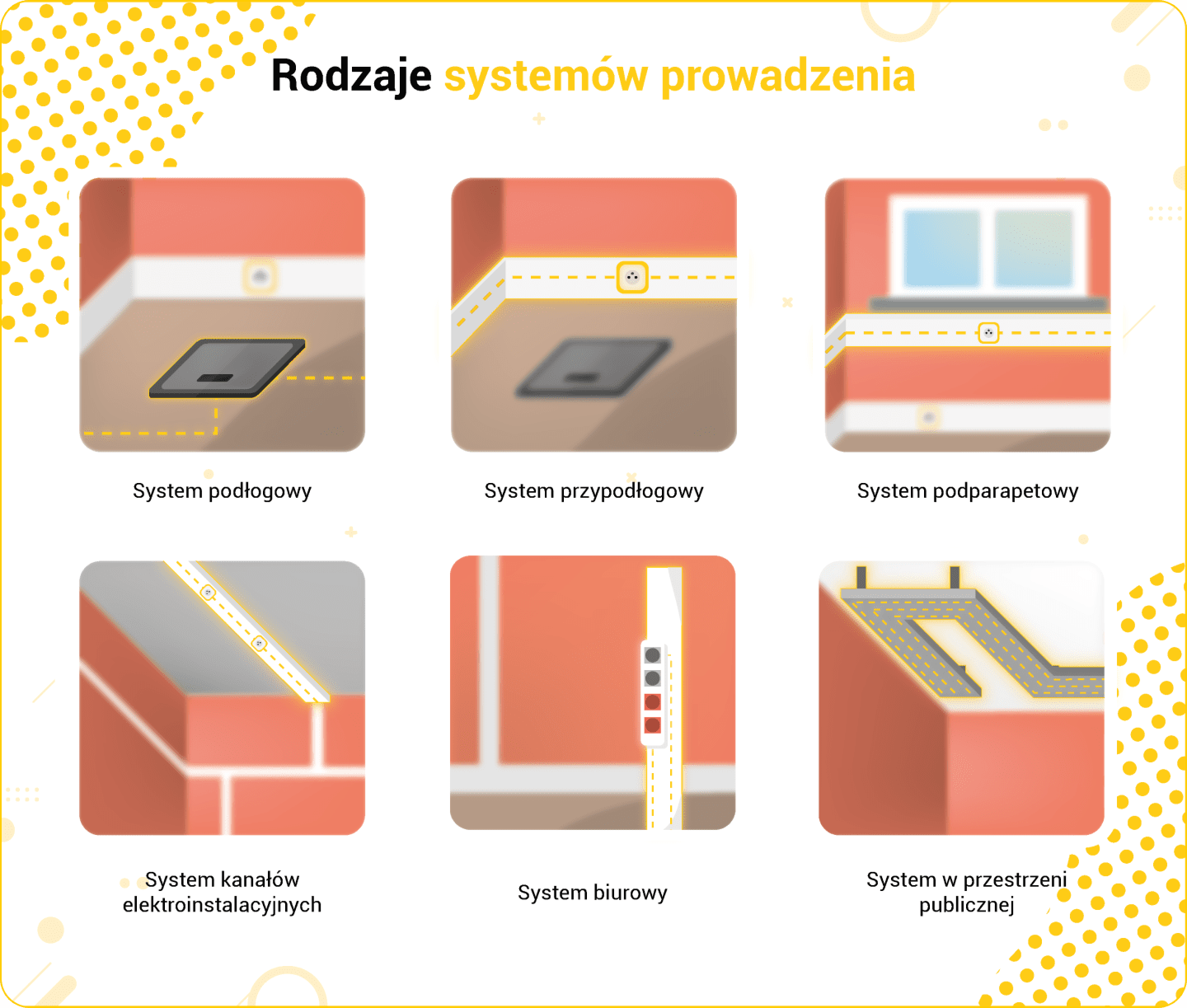

Dowiedz się, jakie wyróżniamy systemy prowadzenia kabli oraz instalacji i jakie korzyści z nich płyną!

Specjalne systemy złożone z zazwyczaj kilku rozwiązań, a także same kanały kablowe, kolumny czy listwy znajdują zastosowanie w wielu pomieszczeniach, w których potrzebna jest funkcjonalna instalacja nieniszcząca estetyki wnętrza.

Systemy możesz spotkać najczęściej w pomieszczeniach biurowych, centrach handlowych lub warsztatach.

W domowych warunkach, instalacje najczęściej przeprowadza się metodą podtynkową. Zdarzają się jednak sytuacje, w których taki sposób staje się niemożliwy. Wtedy z pomocą przychodzą listwy i kanały instalacyjne.

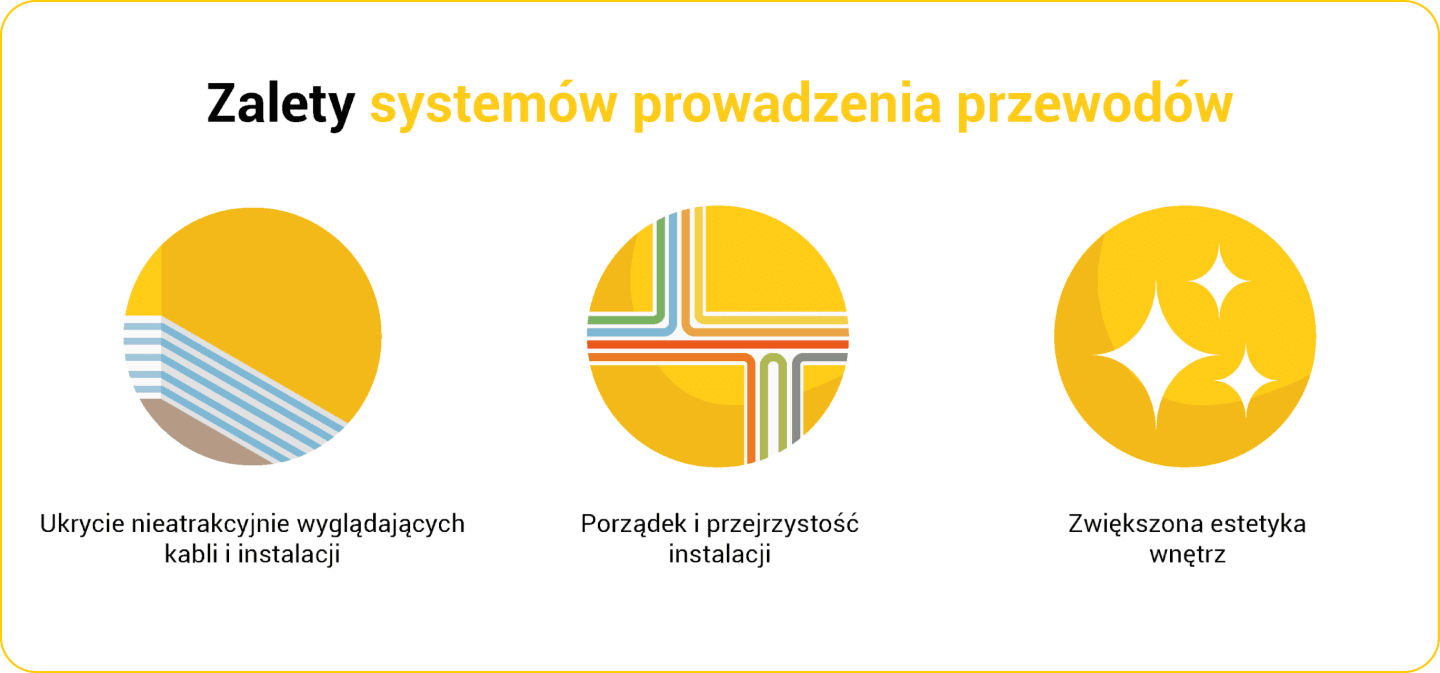

Krótko mówiąc, dzięki systemom prowadzenia przewodów:

• ukryjesz nieatrakcyjnie wyglądające kable oraz instalacje;

• zachowasz porządek i przejrzystość przewodów;

• zwiększysz estetykę wnętrza.

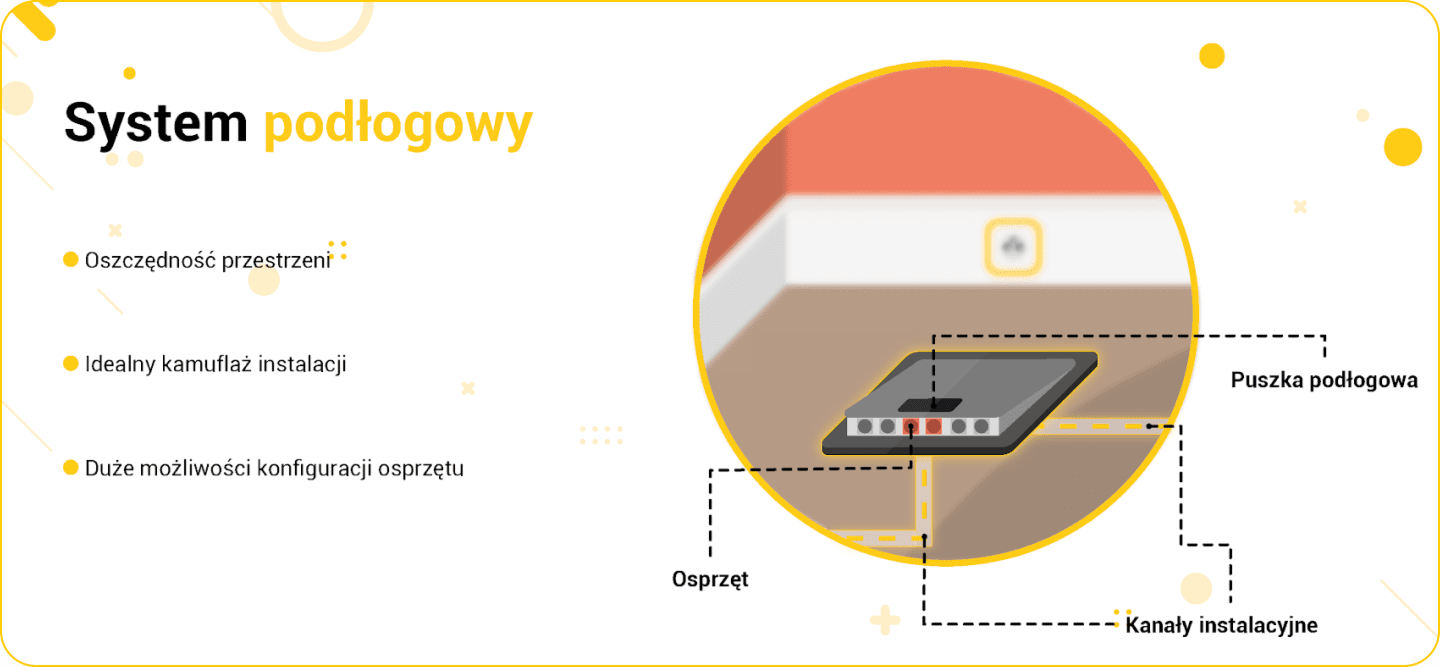

Podłogowy system prowadzenia instalacji podpodłogowych, który - jak sama nazwa wskazuje, pozwala na przeprowadzenie instalacji w podłodze (ale i nie tylko!).

Składają się na niego:

• kanały instalacyjne - służą do poprowadzenia przewodów, stosowane w np. wylewkach betonowych;

• puszki - specjalne puszki podłogowe pod wykładziny lub z pokrywami na płytkę podłogową. Znajdują się na powierzchni i umożliwiają dostęp do naszej instalacji lub osprzętu. Istnieją są również puszki blatowe lub przyblatowe, które wmontowywane są w blaty robocze, biurka itd.;

• osprzęt - czyli wszelkie gniazda, złącza komputerowa itd.

Takie rozwiązanie oszczędza przestrzeń i świetne kamufluje instalacje. Istnieje możliwość pokrycia gniazd podłogowych np. kasety podpodłogowej taką samą wykładziną/dywanem itp. co reszta pomieszczenia. Umożliwia zamieszczenia potrzebnych gniazd czy złącz w wybrane miejsca. Na przykład, możesz zamontować złącze komputerowe, wejście USB w swoim biurku lub dodatkowe gniazda w kuchennym blacie roboczym.

W prosty sposób ułatwiają zorganizować wszelakie przewody znajdujące się bezpośrednio przy podłodze, przez co cieszą się dużym uznaniem. Posiadają wiele akcesoriów, jak narożniki czy łączniki, które pozwalają na bogate konfigurowanie kanałów/listw.

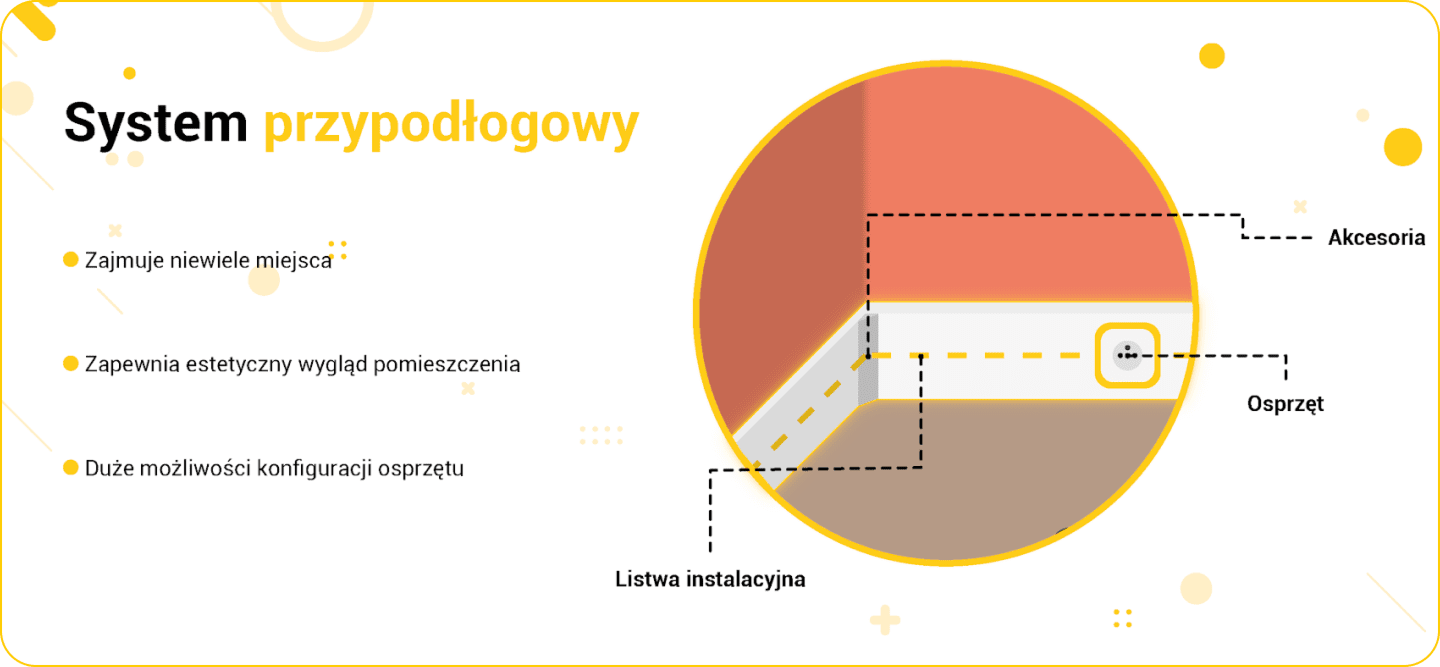

Elementy, które wchodzą w skład systemu przypodłogowego:

• listwy instalacyjne/kanały przypodłogowe lub napodłogowe - dobierane są przede wszystkim na podstawie wysokości profilu (np. 11, 15, 18, 25 czy 30 mm) oraz liczbą przegród (wyróżniamy kanały bez przegród, z jedną lub dwoma);

• osprzęt - gniazda, złącza, wyłączniki itp.;

• akcesoria - narożniki zewnętrzne lub wewnętrzne, łączniki, puszki kanałowe, rozgałęźne.

Zajmuje niewiele miejsca i zapewnia estetyczny wygląd pomieszczenia. W użytku domowym stosuje się raczej listwy instalacyjne przypodłogowe, których wybór jest niezwykle bogaty. Kanały przypodłogowe stosowane są w pomieszczeniach typu biura/magazyny, które wymagają prowadzenia większej ilości przewodów. Kanały umożliwiają również umieszczenie gniazd lub wyłączników w dogodnych miejscach, które ułatwiają pracę.

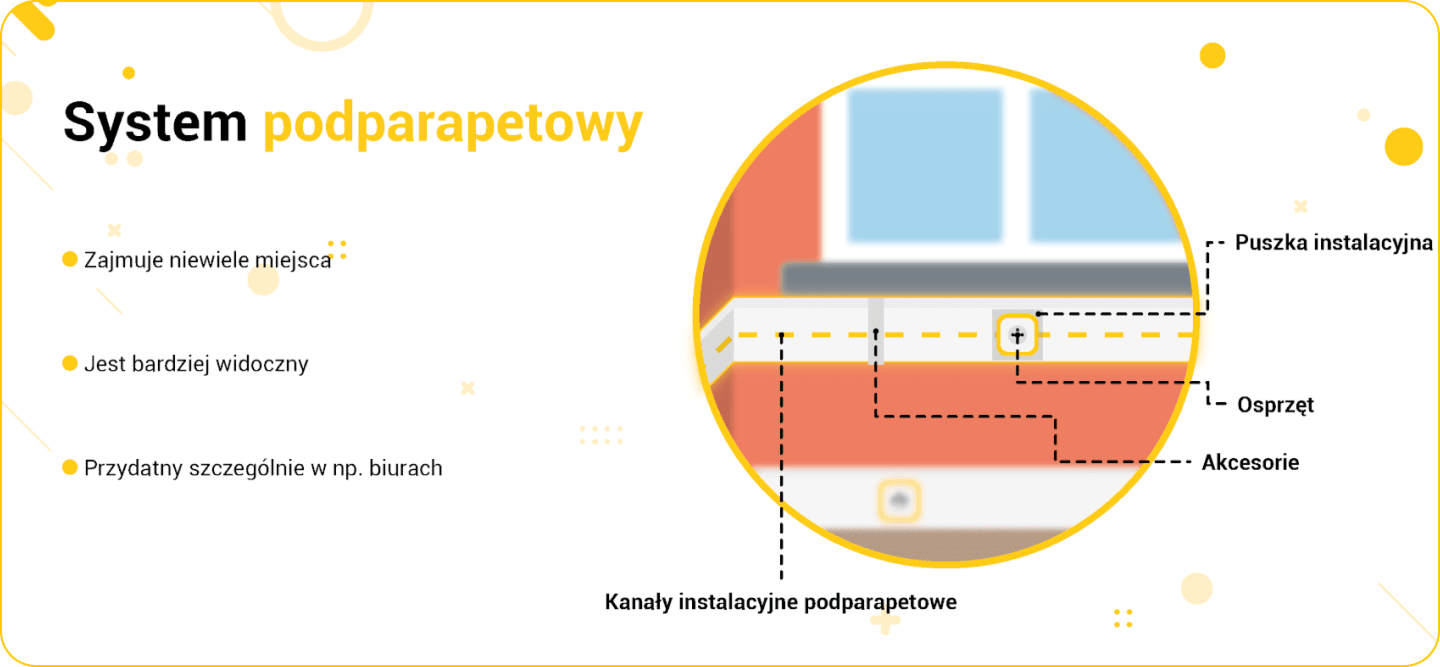

Kolejny system, który tym razem montuje się pod parapetami okiennym. Najczęściej stosowany w biurach, warsztatach, urzędach, magazynach lub w laboratoriach. Składają się z niego:

• kanały instalacyjne podparapetowe - najczęściej wykonane są z samo gasnących i trudnopalnych tworzyw sztucznych. Służą oczywiście do prowadzenia przewodów;

• puszki instalacyjne - pozwalają na montaż osprzętu;

• osprzęt - np. gniazda;

• akcesoria - ramki montażowe, łączniki, maskownice itd.

Podobnie jak poprzednicy zajmuje niewiele miejsca, ale jest dużo bardziej widoczny. Umiejscowienie może okazać się dużą zaletą w przypadku, kiedy chcemy mieć łatwy dostęp do gniazdek (kanał znajduje się najczęściej bezpośrednio nad biurkiem). Eliminuje to problem poplątanych kabli ze sprzętów w przestrzeni biurko-podłoga.

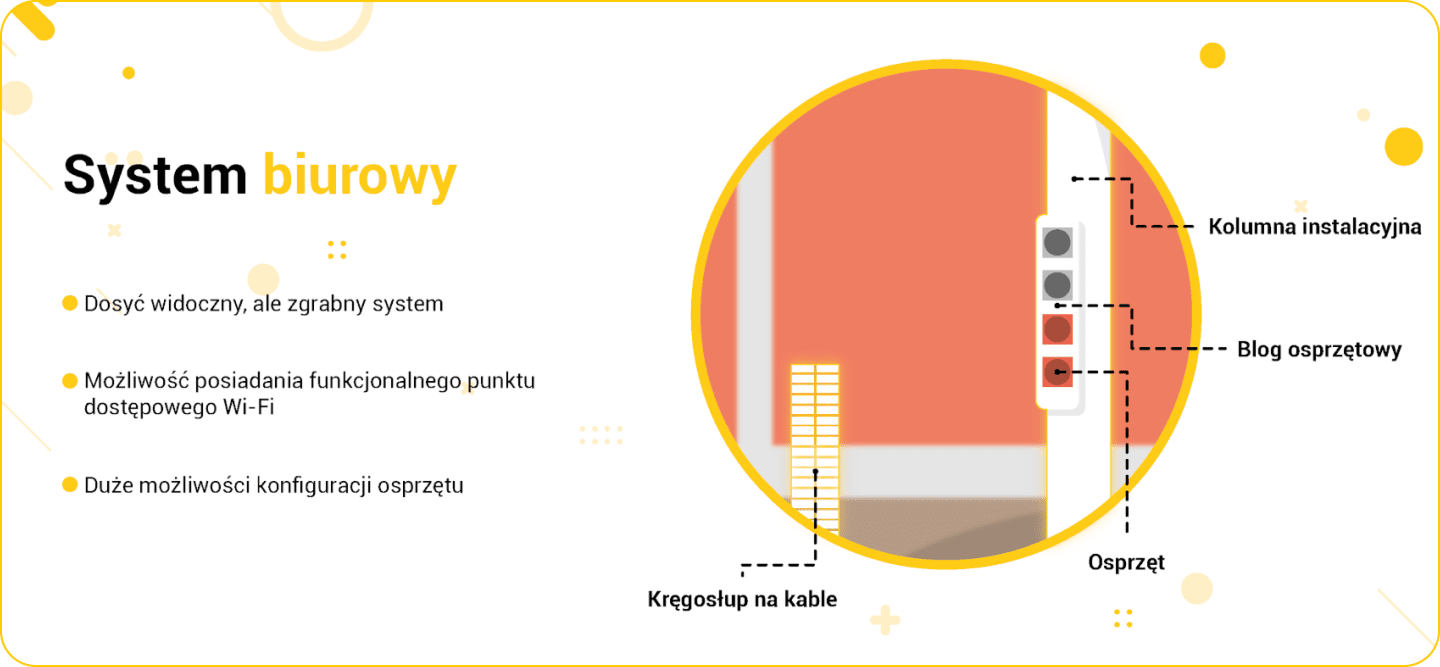

Cieszące się uznaniem tzw. bloki biurowe, które poza estetycznym wyglądem posiadają również wiele funkcji. Tradycyjny blok posiada osiem gniazd i wejść i pozwala na podłączenie urządzeń o mocy do 4 kW przy napięciu zasilania 230 V.

Elementy, które wchodzą w skład systemu biurowego:

• kolumny/słupki elektroinstalacyjne - wykonane najczęściej z aluminium;

• listwy - pomagają organizować przewody np. odbiorników;

• blok osprzętowy - posiadające gniazda, złącza itd.

• kręgosłupy - tzw. organizery kabli, które pozwalają na schowanie kabli od bloku kolumny do biurka.

Najbardziej widoczny system, ale nadal zgrabny. Stosowany najczęściej w biurach, magazynach, halach i tym podobnych. Poza funkcją prowadzenia przewodów i możliwość zainstalowania osprzętu mogą posiadać funkcjonalny punkt dostępowy Wi-Fi.

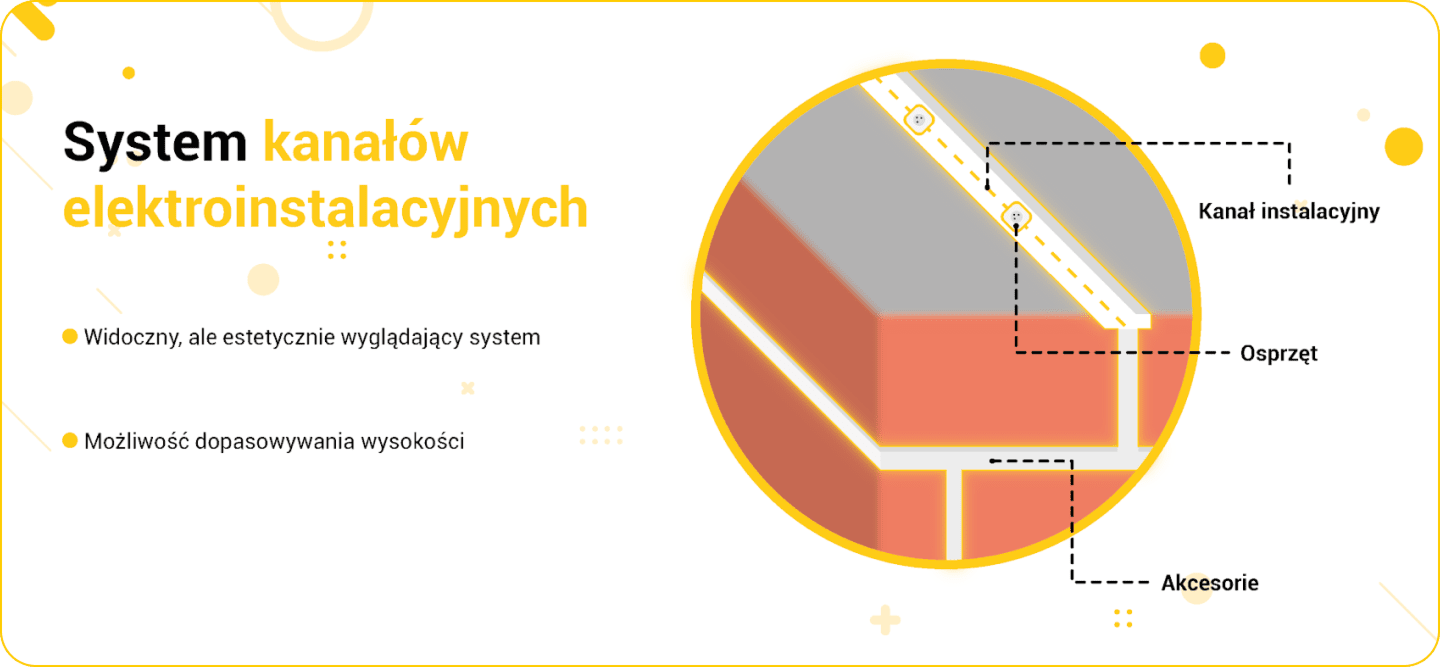

Kanały elektroinstalacyjne pozwalają na pionową lub poziomą dystrybucję energii elektrycznej i sygnałów teletechnicznych. Przewody są doprowadzane z podłogi lub z sufitu. Na system składają się:

• kanały elektroinstalacyjne - najczęściej z PCV lub stali. Kolumny mają najczęściej od 2 do ponad 2,8 metrów wysokości i składają się z profilu, pokrywy, podstawy montażowej oraz zestawu uziemiającego;

• osprzęt elektroinstalacyjny - przyłącza telekomunikacyjne, łączniki, gniazda;

• akcesoria - ramki, maskownice itd.

Kolejne raczej widoczne, ale estetycznie wyglądające systemy. Dzięki zastosowanym mechanizmom rozporowym istnieje możliwość dopasowywania wysokości. Ponownie, stosowane najczęściej w biurach, magazynach, halach itd. Oprócz standardowych kolumn i słupków dostępne są również wersje miniaturowe instalowane np. pod biurkiem.

Najważniejsze elementy, które pozwalają na bezpośrednie ukrycie kabli. Zarówno kanały, jak i listwy tworzą swojego rodzaje ,,tunele na kable” czy tzw. korytka kablowe.

Możemy rozróżnić dwa rodzaje kanałów/listew instalacyjnych ze względu na:

Materiał:

• metalowe - solidne i wytrzymałe. Najlepiej sprawdzą się w budynkach przemysłowych;

• aluminiowe - uniwersalne i lekkie, przez co mniej odporne na uszkodzenia.

• betonowe - solidne i bardzo odporne na uszkodzenia mechaniczne. Są jednak ciężkie, przez to najlepiej sprawdzą się w trudniejszych warunkach np. budynkach przemysłowych;

• kanały PCV - uniwersalne i trwałe.

Zastosowanie:

• natynkowe - stosowane do montażu na ścianie;

• podtynkowe - montowane w ścianie;

• podłogowe - montowane pod podłogą lub nad nią;

• podparapetowe - stosowane pod parapetami okiennymi.
