Jak podłączyć wyłącznik schodowy? Schemat krok po kroku

Wyłącznik schodowy to element, który na pierwszy rzut oka wygląda jak zwykły włącznik światła, ale jego możliwości są znacznie większe. Dzięki niemu możesz sterować jednym źródłem światła z dwóch miejsc – na przykład z dołu i z góry schodów, z dwóch końców korytarza albo przy wejściu i przy wyjściu z salonu. W praktyce spotkasz różne określenia: włącznik, wyłącznik, łącznik schodowy – wszystkie dotyczą tak naprawdę tego samego typu osprzętu.

Poniżej znajdziesz poradnik, w którym wyjaśniamy jak działa instalacja schodowa, jak wygląda schemat podłączenia włącznika schodowego pojedynczego i podwójnego oraz na co uważać przy podłączeniu oświetlenia schodowego.

W klasycznym schemacie połączenia schodowego biorą udział dwa łączniki schodowe i jedna lampa. Zasilanie przychodzi z rozdzielnicy, faza (L) trafia do pierwszego wyłącznika schodowego, dalej jest „przełączana” między dwoma przewodami korespondencyjnymi do drugiego łącznika, a z niego wychodzi przewód fazowy do lampy. Przewód neutralny (N) oraz ochronny (PE) nie przechodzą przez włączniki – biegną bezpośrednio do oprawy.

To właśnie takie połączenie schodowe, czyli przełączanie fazy między dwoma torami sprawia, że możesz zapalić światło jednym włącznikiem, a zgasić drugim, niezależnie od tego, w jakim położeniu aktualnie są klawisze. W uproszczeniu: łącznik schodowy nie „daje prądu” albo „odcina prąd”, tylko zmienia drogę, którą porusza się przewód fazowy. Jeśli chcesz dowiedzieć się więcej o włączniku schodowym i jego działaniu, zajrzyj do tego artykułu.

Jeśli dodatkowo w środku układu dodasz łącznik krzyżowy, powstaje układ schodowo-krzyżowy. Dwa wyłączniki schodowe są wtedy na końcach (np. dół i góra schodów), a pośrodku jeden lub kilka łączników krzyżowych. Pozwala to sterować światłem z trzech, czterech i więcej miejsc, ciągle w oparciu o ten sam schemat oświetlenia schodowego: faza przełączana między różnymi torami aż do lampy.

W nowoczesnej instalacji jednofazowej 230 V najczęściej spotkasz następujące kolory przewodów:

• przewód fazowy L – zazwyczaj brązowy, czarny lub szary,

• przewód neutralny N – niebieski,

• przewód ochronny PE – żółto-zielony.

W schemacie instalacji elektrycznej schodowej dochodzą jeszcze przewody korespondencyjne między łącznikami, zazwyczaj w tych samych kolorach „fazowych”. Typowo wykorzystuje się przewody 3×1,5 mm², 4×1,5 mm² lub 5×1,5 mm² – w zależności od tego, czy mówimy o prostym układzie schodowym, o schodowo-krzyżowym, czy o podwójnym wyłączniku schodowym obsługującym dwa obwody oświetleniowe.

Warto pamiętać, że w starszych instalacjach kolorystyka bywa różna. Dlatego nie wolno ufać wyłącznie barwom izolacji – przed podłączeniem wyłącznika schodowego zawsze należy sprawdzić przewody odpowiednim przyrządem pomiarowym.

Zanim odkręcisz puszkę i weźmiesz do ręki śrubokręt, wykonaj kilka absolutnie obowiązkowych czynności. Najpierw wyłącz zasilanie danego obwodu w rozdzielnicy – najlepiej odłącz konkretny wyłącznik nadprądowy. Następnie sprawdź wskaźnikiem napięcia, czy na pewno na przewodach nie ma już napięcia. Upewnij się też, że nikt przypadkowo nie włączy zasilania w trakcie pracy. Dopiero wtedy możesz myśleć o tym, jak zamontować wyłącznik schodowy.

Jeśli na którymkolwiek etapie masz wątpliwości, nie eksperymentuj. Błąd w instalacji elektrycznej to nie tylko ryzyko uszkodzenia sprzętu, ale przede wszystkim zagrożenie dla zdrowia i życia domowników.  Jeśli nie masz doświadczenia lub uprawnień, najbezpieczniej jest zlecić podłączenie wyłącznika schodowego elektrykowi.

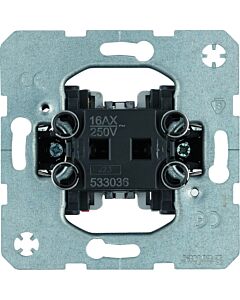

W dużym uproszczeniu pojedynczy wyłącznik schodowy ma trzy zaciski: jeden wspólny (najczęściej oznaczony jako L lub COM) i dwa zaciski korespondencyjne (oznaczone np. jako strzałki, L1/L2 albo 1/2). Poniżej znajdziesz ogólną instrukcję montażu typowego układu, gdy planujesz schemat schodowy pojedynczy: dwa łączniki schodowe i jedna lampa.

Przygotowanie instalacji

1. Wyłącz napięcie w rozdzielnicy i sprawdź brak napięcia w puszkach.

2. Odszukaj puszkę, w której ma być pierwszy łącznik schodowy – powinien się tam znajdować przewód zasilający (faza L) oraz przewody biegnące do drugiej puszki.

3. W puszce drugiego łącznika powinny być dwa przewody korespondencyjne z pierwszej puszki oraz przewód fazowy wychodzący dalej do lampy, a także neutralny i ochronny biegnące do oprawy.

Podłączenie pierwszego łącznika schodowego

1. Przewód fazowy zasilający (L) przyłącz do zacisku wspólnego oznaczonego najczęściej jako L/COM.

2. Dwa przewody korespondencyjne podłącz do dwóch pozostałych zacisków (L1/L2 lub 1/2). Kolejność nie ma znaczenia, ważne, aby po drugiej stronie trafiły na odpowiadające im zaciski.

Podłączenie drugiego łącznika schodowego

1. W drugiej puszce podłącz dwa przewody korespondencyjne do dwóch „zwykłych” zacisków łącznika (L1/L2, 1/2).

2. Przewód prowadzący do lampy podłącz do zacisku wspólnego L/COM tego łącznika.

3. Przewód neutralny N i ochronny PE połącz bezpośrednio z lampą (nie przeprowadzaj ich przez łączniki).

Kontrola i uruchomienie

1. Sprawdź wszystkie połączenia, dokręcenie zacisków i ułożenie przewodów w puszkach.

2. Załóż mechanizmy włączników i ramki.

3. Włącz zasilanie w rozdzielnicy i sprawdź działanie układu – światło powinno dać się zapalić i zgasić z obu miejsc, niezależnie od położenia klawiszy.

W ten sposób powstaje podstawowy schemat instalacji schodowej z dwoma włącznikami. To najbardziej typowe rozwiązanie stosowane w domach i mieszkaniach.

Czasami jedno źródło światła to za mało. Chcesz osobno sterować lampą główną i taśmą LED, dwoma grupami opraw w salonie albo lampą sufitową i kinkietami przy schodach. Zamiast montować kilka pojedynczych osprzętów, wygodnie jest zastosować podłączenie wyłącznika schodowego podwójnego. W jednej obudowie kryją się wtedy dwa niezależne łączniki schodowe.

Schemat podłączenia wyłącznika schodowego podwójnego to tak naprawdę dwa osobne układy schodowe połączone w ramce. Każdy tor ma swój wspólny zacisk L i dwa zaciski korespondencyjne. Oznacza to, że w puszce pojawia się więcej przewodów: dwie fazy do dwóch źródeł światła, cztery przewody korespondencyjne do drugiego łącznika i oczywiście neutralny z ochronnym w tle. Zasada działania pozostaje jednak taka sama jak w układzie pojedynczym – nadal przełączasz przewód fazowy między torami, tylko robisz to równolegle dla dwóch niezależnych obwodów.

W praktyce przy podłączaniu wyłącznika schodowego podwójnego kluczowe jest, aby dobrze zaplanować, które przewody należą do pierwszego, a które do drugiego obwodu. Warto je odpowiednio oznaczyć, bo w przeciwnym razie łatwo się pomylić, szczególnie przy większej liczbie żył w puszce.

Wyłączniki schodowe świetnie sprawdzają się, gdy potrzebujesz sterowania z dwóch miejsc. A co, jeśli punktów sterowania ma być trzy albo więcej – na przykład dół schodów, spocznik i góra? Wtedy pomiędzy dwoma łącznikami schodowymi dodaje się łącznik krzyżowy.

Łącznik krzyżowy ma cztery zaciski i w schemacie krzyżowym działa trochę jak „skrzyżowanie” dla dwóch przewodów korespondencyjnych. W jednym położeniu łączy je „na wprost”, w drugim – „na krzyż”. Dzięki temu niezależnie od konfiguracji klawiszy w całym ciągu zawsze istnieje lub nie istnieje droga przewodu fazowego do lampy, a Ty możesz zapalać i gasić światło z dowolnego z tych punktów.

Schemat układu schodowo-krzyżowego wygląda więc tak:

zasilanie → pierwszy łącznik schodowy → łącznik krzyżowy (lub kilka) → drugi łącznik schodowy → lampa.

Podłączenie włącznika krzyżowego polega na tym, że przewody korespondencyjne z pierwszego łącznika schodowego wchodzą na parę zacisków wejściowych, a wyjściowa para biegnie dalej do kolejnego elementu układu. Łącznik krzyżowy nie jest samodzielny – zawsze pracuje pomiędzy dwoma schodowymi.

W praktyce wiele problemów z działaniem instalacji schodowej i samym podłączeniem włącznika schodowego wynika z kilku powtarzalnych pomyłek. Jedną z nich jest podłączenie przewodu neutralnego do łącznika schodowego – w poprawnym układzie N w ogóle nie przechodzi przez wyłączniki, biegnie bezpośrednio do lampy. Innym częstym błędem jest pomylenie przewodu fazowego z korespondencyjnymi lub zamiana przewodów korespondencyjnych między sobą na jednym z końców, co powoduje „dziwne” zachowanie światła: działa tylko w niektórych ustawieniach klawiszy.

Poważnym problemem może być też brak przewodu ochronnego przy metalowej oprawie albo próba łączenia kilku niezależnych obwodów w jednym łączniku bez przemyślenia całego schematu podłączenia. Wszystko to są sytuacje, w których naprawdę lepiej zasięgnąć porady elektryka niż ryzykować bezpieczeństwo domowników.

Różni producenci stosują własne oznaczenia zacisków i różną stylistykę rysunków, ale sama zasada działania łączników schodowych i krzyżowych jest wspólna. Dlatego kiedy zastanawiasz się, jak podłączyć konkretny model, zawsze warto poświęcić chwilę na obejrzenie rysunku na tylnej części mechanizmu. To najprostszy i najpewniejszy sposób, żeby upewnić się, że podłączasz przewody dokładnie tak, jak przewidział to producent.

Dobrze podłączony włącznik schodowy sprawia, że korzystanie ze schodów, korytarzy czy dużych pomieszczeń jest po prostu wygodne. Rozumiejąc, jak działa schemat połączenia schodowego, łatwiej Ci zaplanować całą instalację, dobrać odpowiednie włączniki, łączniki krzyżowe, podwójne schodowe czy świecznikowe, a także przewidzieć, gdzie najlepiej umieścić punkty sterowania światłem. Kluczowe jest jednak, aby zawsze pamiętać o podstawowych zasadach bezpieczeństwa, prawidłowym rozpoznaniu przewodów oraz trzymaniu się schematów producenta.

Jeśli nie masz pewności, jak poprawnie zinterpretować schemat podłączenia lub jak zachowa się konkretny układ po zmianach w instalacji, lepiej skonsultować się z elektrykiem z uprawnieniami. Dzięki temu zyskasz nie tylko sprawnie działające oświetlenie schodowe, ale też pewność, że całość jest wykonana zgodnie z obowiązującymi normami i bezpieczna dla domowników.
