Opis
Wskaźnik energii 3-fazowy 20(100) A
Do kontroli zużycia w rozdzielnicy — wskazanie elektroniczne, 7 modułów na szynie DIN.
3-fazowy • 20(100) A • klasa 1 • IP20.
Kod producenta: A30-BM03B-L | EAN: 5908311363515

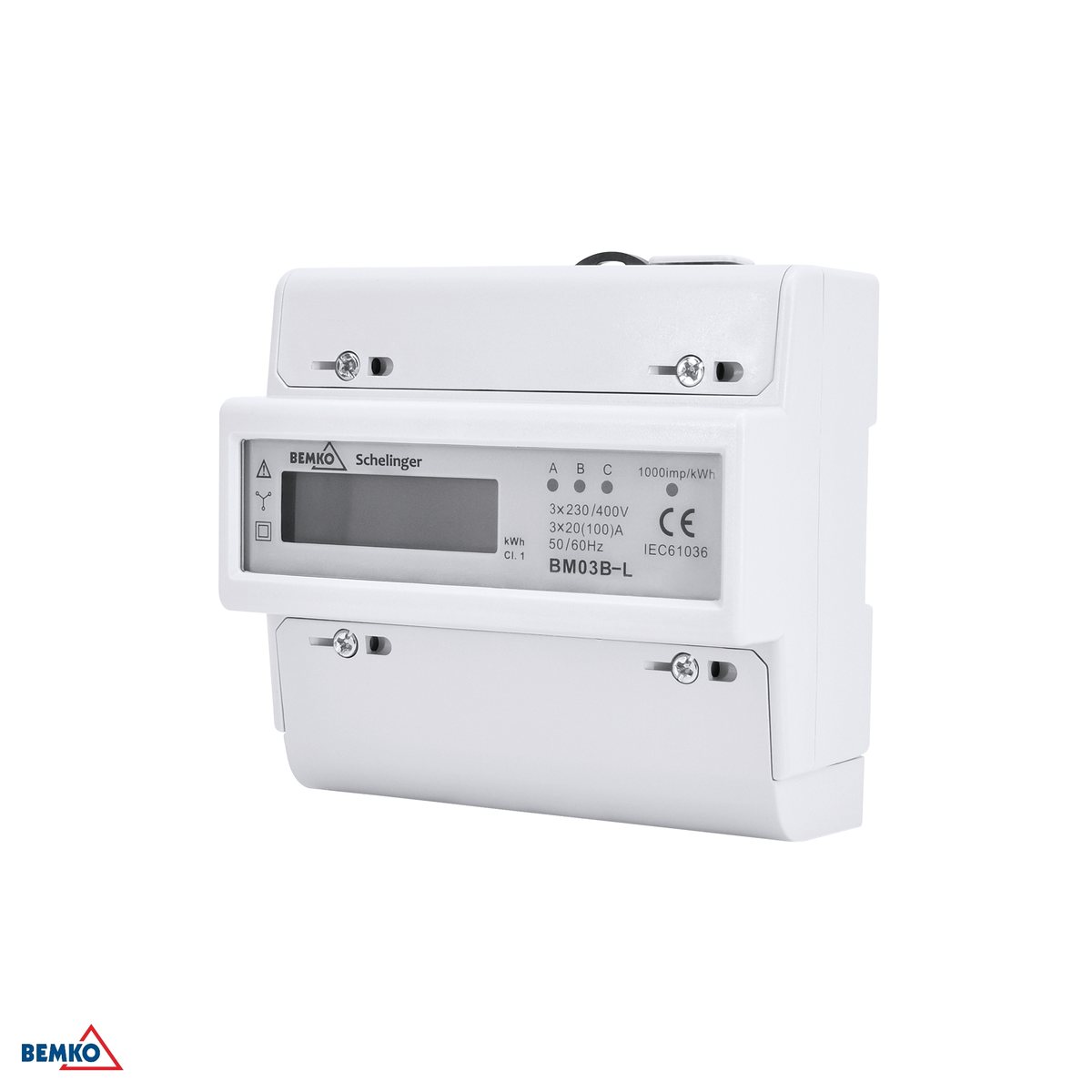

Schelinger BM03B-L 20(100) A pokazuje, ile prądu naprawdę bierze jeden obwód — warsztat, ładowarka, pompa ciepła albo mieszkanie na górze. Zajmuje 7 modułów na szynie i liczy w klasie dokładności 1. Jedno trzeba wiedzieć od razu: instrukcja producenta mówi wprost, że ten wyrób nie jest przeznaczony do pomiaru rozliczeniowego — to wskaźnik do własnej kontroli, nie licznik do wystawiania rachunków.
20(100) A
Prąd bazowy In 20 A, maksymalny Imax 100 A — dwie różne liczby w jednym zapisie.
Klasa 1
Klasa dokładności wg PN-EN 62053-21. Nie jest tym samym co ocena MID.
Bez kasowania
Wskazanie liczy bezpowrotnie; zużycie za okres to różnica dwóch odczytów.
1000 imp/kWh
Dioda błyska proporcjonalnie do zużycia. Wyjście impulsowe na zaciskach 20/21 jest natomiast nieaktywne.
Zastosowanie
Do czego ten wskaźnik nie służy
Co mówi instrukcja producenta
Instrukcja montażu stwierdza wprost, że wskaźniki BM są urządzeniami do wskazywania zużycia energii (kWh) w układzie bezpośrednim i że nie są przeznaczone do pomiaru energii. To zdanie producenta, nie nasza interpretacja — i ono wyznacza granicę zastosowania tego wyrobu.
Co z tego wynika w praktyce
Wskazanie wskaźnika jest dobre do tego, żeby wiedzieć, ile bierze warsztat, pompa ciepła, ładowarka albo jedno mieszkanie w domu. Nie jest podstawą do rozliczenia pieniędzy z najemcą ani z kimkolwiek, kto mógłby je zakwestionować. Do rozliczeń służy licznik z oceną zgodności MID — zobacz A31-SL03B-MID.
Skąd bierze się to rozróżnienie
Deklaracja A512/2019 obejmuje dyrektywy 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS) — czyli bezpieczeństwo, kompatybilność elektromagnetyczną i substancje niebezpieczne. Nie ma wśród nich dyrektywy o przyrządach pomiarowych, a ocena MID to osobna procedura z udziałem jednostki notyfikowanej.
Klasa dokładności to nie to samo co legalizacja
Wyrób ma klasę dokładności 1 i jest oceniony wg PN-EN 62053-21 — normy dla liczników statycznych energii czynnej klas 1 i 2. Dokładność pomiaru i prawo do rozliczania nim to dwie różne rzeczy.
Prąd
Ile przez to przepuścisz
Zapis 20(100) A — dwie różne liczby
Prąd bazowy In 20 A to wartość, przy której wyrób trzyma swoją klasę dokładności. Imax 100 A to górna granica obciążenia, jaką wolno przez niego przepuścić. Wskaźnik kupiony „na 100 A” liczy najdokładniej w okolicach 20 A — i to jest normalne dla tej kategorii wyrobów, a nie wada.
Do jakiego obwodu to pasuje
Wskaźnik włącza się w układzie bezpośrednim — cały prąd odbiornika przepływa przez jego zaciski, bez przekładników. Dlatego obwód dobiera się do Imax 100 A, a zabezpieczenie nadprądowe stawia przed wskaźnikiem, nie za nim.
Pobór własny
≤ 10 VA, ≤ 2 W. Wskaźnik sam zużywa energię, żeby liczyć — przy jednym urządzeniu jest to bez znaczenia, ale w rozdzielnicy z kilkunastoma podlicznikami warto o tym wiedzieć.
Wskazanie
Co i jak pokazuje
Wskazanie elektroniczne
Elektroniczny — wyświetlacz LCD z liczbą całkowitą i częścią po przecinku. Wskazanie utrzymuje się po zaniku napięcia.
Ile cyfr widzisz
6+1 — tyle pozycji ma wskazanie: cyfry przed przecinkiem i po nim. Feed dostawcy opisuje jako „dokładność" najmniejszą wskazywaną wartość, czyli 0,1 kWh; klasa dokładności wyrobu to 1 i jest to inna wielkość. Pierwsza liczba mówi, do jakiej sumy wskaźnik doliczy, druga — jak drobne zużycie jeszcze zobaczysz.
Czy da się wyzerować
Nie. Instrukcja podaje wprost: brak możliwości kasowania wskazań. Zużycie za okres liczy się jako różnica dwóch odczytów, tak jak przy liczniku zakładu energetycznego. Jeśli potrzebujesz zerowania, właściwy jest kod z przyciskiem RESET.
Odczyt zdalny
Dioda tak, wyjście impulsowe nie
Dioda działa

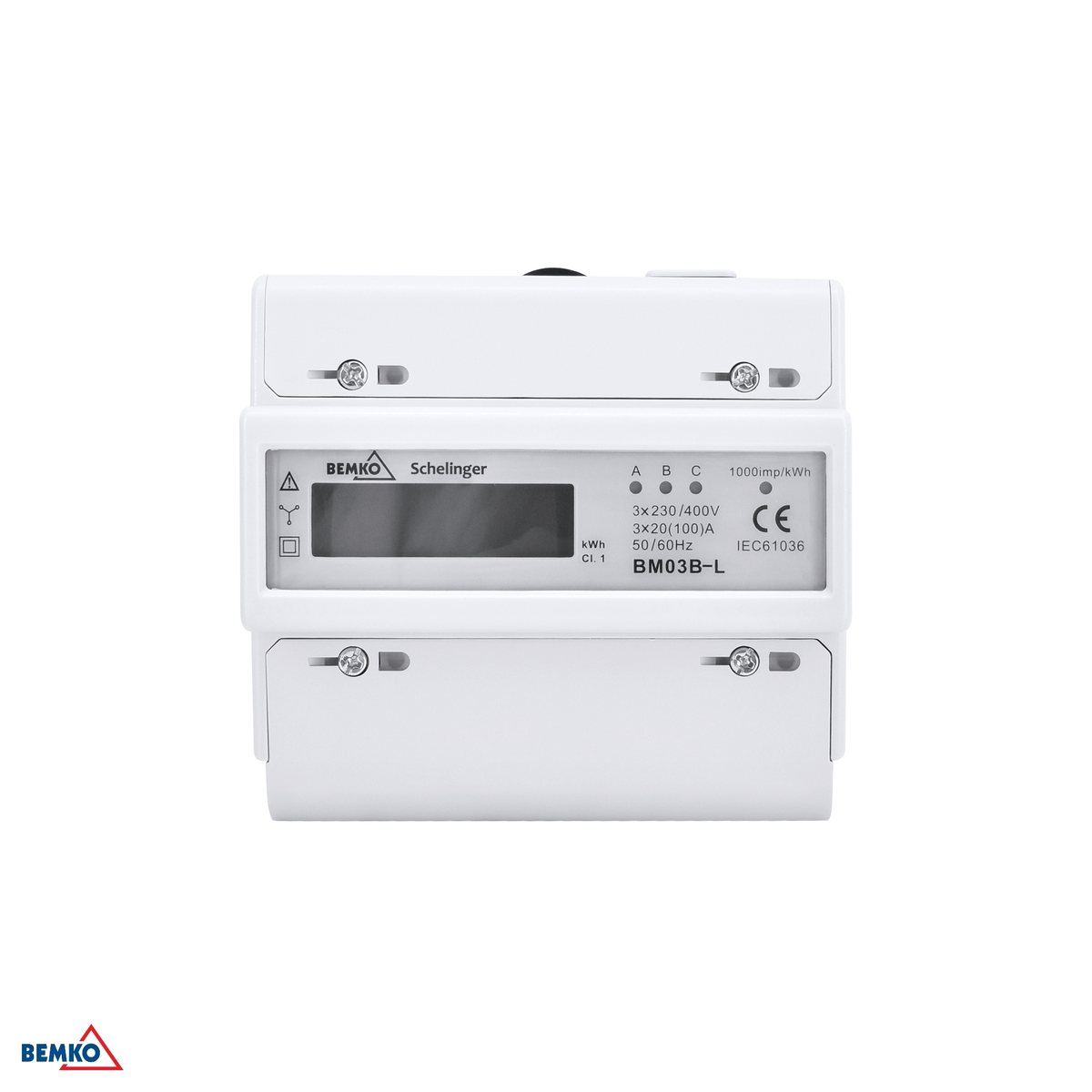

Na froncie jest dioda opisana 1000 imp/kWh — dioda na froncie: błyska raz na każdą tysięczną kilowatogodziny, więc po tempie migania widać, czy obwód w ogóle pobiera prąd i jak mocno.
Wyjście impulsowe nie działa

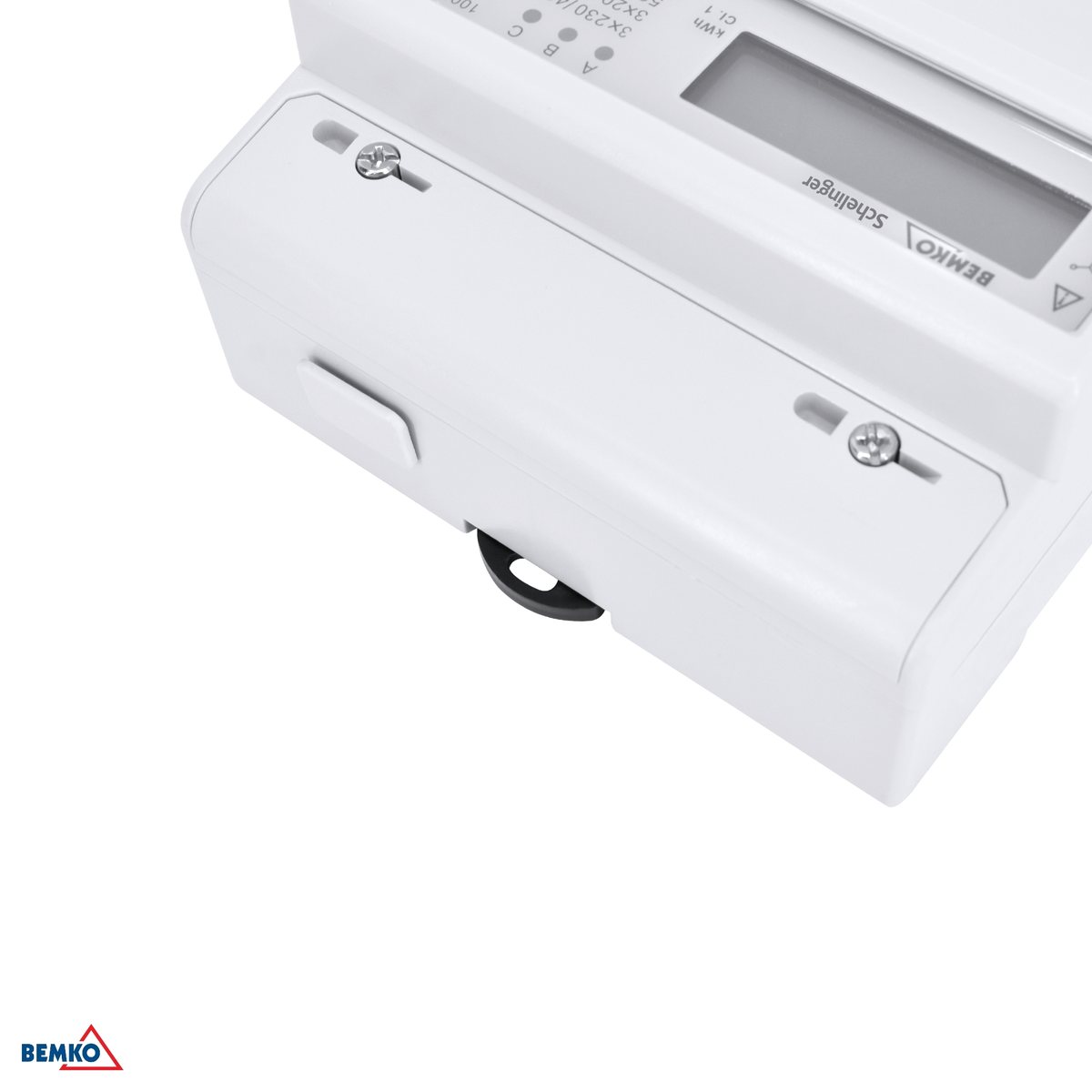

Zaciski 20 i 21 są w obudowie, są na schemacie i są na tabliczce — ale instrukcja podpisuje je jednoznacznie: nieaktywne (zaciski 20 i 21). Nie da się z nich wyprowadzić impulsów do sterownika ani do systemu zbierania danych. Piszemy to wprost, bo niebieska listwa zacisków wygląda dokładnie jak działające wyjście S0.
Co z tego wynika przy doborze
Jeśli zużycie ma trafiać do automatyki albo do zdalnego odczytu, ten wyrób nie jest właściwy — trzeba licznika z wyjściem impulsowym albo z komunikacją cyfrową. Do odczytu wzrokiem w rozdzielnicy wystarcza w pełni.
Montaż
Co sprawdzić przed montażem
Miejsce na szynie
szyna DIN 35 mm (TH 35), szerokość 121 mm (7 modułów), wysokość 114 mm, głębokość 68 mm.
Zaciski
maks. 25 mm², stal ocynkowana. Numeracja zacisków jest na tabliczce, a kolejność faz ma znaczenie dla kontrolek obciążenia.
TN-C albo TN-S
TN-C albo TN-S — schematy obu w instrukcji montażu. To nie jest szczegół redakcyjny: w TN-C przewód ochronno-neutralny jest wspólny, w TN-S rozdzielony, i schemat podłączenia różni się między nimi. Przed montażem trzeba wiedzieć, który układ ma instalacja.
Warunki pracy
IP20, od -20 °C do +55 °C, wyłącznie do użytku wewnętrznego. IP20 znaczy ochronę przed dotknięciem palcem i zero ochrony przed wodą — wyrób należy do zamkniętej rozdzielnicy, nie na ścianę garażu.
Wykonanie
Izolacja, plomba i oznaczenia
Wytrzymałość elektryczna izolacji 4 kV i znamionowe napięcie udarowe Uimp 4 kV — zapas ponad napięcie pracy 3 × 230/400 V~ 50/60 Hz. Klasa ochronności II: obudowa nie wymaga podłączenia do przewodu ochronnego.
Wyrób ma plomba wskaźnika — po zaplombowaniu widać, czy ktoś zdejmował pokrywę zaciskową.
Diody a, b, c sygnalizujące obciążenie poszczególnych faz — brak świecenia jednej z nich oznacza fazę bez obciążenia albo bez napięcia, co jest najszybszą diagnostyką, jaką ten wyrób daje.
Na tabliczce: IEC 61036, wskaźnik klasy 1, kWh. Oznaczenie klasy ograniczenia energii 1 jest osobnym polem tabliczki i nie należy go czytać jako klasy dokładności.
Dobór
Sześć kodów — czym się różnią
Wszystkie mają tę samą klasę dokładności, ten sam stopień ochrony i to samo ograniczenie: wskazują zużycie, nie rozliczają go. Różni je liczba faz, prąd, rodzaj wskazania i to, czy da się je wyzerować.
3-fazowy 20(100) A, elektroniczny
Najwyższy prąd w rodzinie, wyświetlacz LCD, siedem modułów.
A30-BM015-L
Jeden moduł na szynie, wskazanie elektroniczne. Najmniejszy wskaźnik w rodzinie. Zobacz A30-BM015-L.
A30-BM015-M
Ten sam rozmiar i prąd, ale licznik bębenkowy — cyfry na rolkach. Zobacz A30-BM015-M.
A30-BM01B-L
Wyższy prąd maksymalny, zaciski 16 mm² i jedyny w rodzinie przycisk RESET do zerowania wskazania. Zobacz A30-BM01B-L.
A30-BM030-L
Cztery moduły, wskazanie 6+2 cyfry. Najwęższy wskaźnik trójfazowy. Zobacz A30-BM030-L.
A30-BM03B-M
Ten sam prąd co wersja elektroniczna, wskazanie na rolkach. Zobacz A30-BM03B-M.
Do pobrania
Dokumentacja producenta
Instrukcja zawiera schematy podłączenia dla układu TN-C i TN-S oraz pełną tabelę parametrów — warto ją mieć przed montażem, a nie po.
- Karta katalogowa serii (PDF)
- Instrukcja montażu ze schematami TN-C i TN-S (PDF)
- Deklaracja zgodności UE A512/2019 (PDF)
- Karta z katalogu 2024 (PDF)
Specyfikacja
Dane techniczne
- Kod producenta
- A30-BM03B-L
- Marka
- Schelinger
- Przeznaczenie
- wskazywanie zużycia energii czynnej (kWh) w układzie bezpośrednim; wyrób nie jest przeznaczony do rozliczeniowego pomiaru energii
- Typ wskaźnika
- elektroniczny
- Liczba faz
- 3
- Napięcie znamionowe
- 3 × 230/400 V~ 50/60 Hz
- Prąd bazowy
- In 20 A
- Prąd znamionowy
- 20 A
- Prąd maksymalny
- Imax 100 A
- Klasa dokładności
- 1
- Dokładność
- 0,1 kWh
- Liczba cyfr wskazania
- 6+1
- Liczba cyfr na wyświetlaczu
- 6+1
- Wyświetlacz
- wyświetlacz LCD
- Kontrolki obciążenia faz
- diody A, B, C sygnalizujące obciążenie poszczególnych faz
- Kasowanie wskazań
- brak możliwości kasowania wskazań
- Stała impulsowania
- 1000 imp/kWh — dioda na froncie
- Wyjście impulsowe
- nieaktywne (zaciski 20 i 21)
- Plombowanie
- plomba wskaźnika
- Pobór własny
- ≤ 10 VA, ≤ 2 W
- Klasa ograniczenia energii
- 1
- Wytrzymałość elektryczna izolacji
- 4 kV
- Napięcie udarowe
- Uimp 4 kV
- Klasa ochronności
- II
- Stopień szczelności
- IP20
- Temperatura pracy
- od -20 °C do +55 °C
- Przeznaczenie do wnętrz
- wyłącznie do użytku wewnętrznego
- Montaż
- szyna DIN 35 mm (TH 35)
- Układ sieci
- TN-C albo TN-S — schematy obu w instrukcji montażu
- Pojemność zacisków
- maks. 25 mm²
- Materiał zacisków
- stal ocynkowana
- Liczba modułów
- 7
- Szerokość
- 121 mm
- Wysokość
- 114 mm
- Głębokość
- 68 mm
- Oznaczenie na tabliczce
- IEC 61036, wskaźnik klasy 1, kWh
- Normy z deklaracji zgodności
- PN-EN 62053-21:2006 z A1:2017-04 (liczniki statyczne energii czynnej klas 1 i 2), PN-EN 55014-1, PN-EN 55014-2, PN-EN 61000-3-2, PN-EN 61000-3-3, PN-EN IEC 63000
- Deklaracja zgodności UE
- A512/2019
- Dyrektywy
- 2014/35/UE (LVD), 2014/30/UE (EMC), 2011/65/UE (RoHS)
- Karton
- 30
- EAN
- 5908311363515
Zanim zamówisz: jeśli zużycie ma być podstawą rozliczenia z najemcą, ten wyrób nie jest właściwy — instrukcja producenta wyklucza takie zastosowanie, a do rozliczeń służą liczniki z oceną MID. Jeśli chcesz tylko wiedzieć, ile bierze dany obwód, sprawdź jeszcze dwie rzeczy: czy Imax 100 A wystarcza dla tego obwodu i czy potrzebujesz zerowania wskazania (ten kod go nie ma).
