Opis

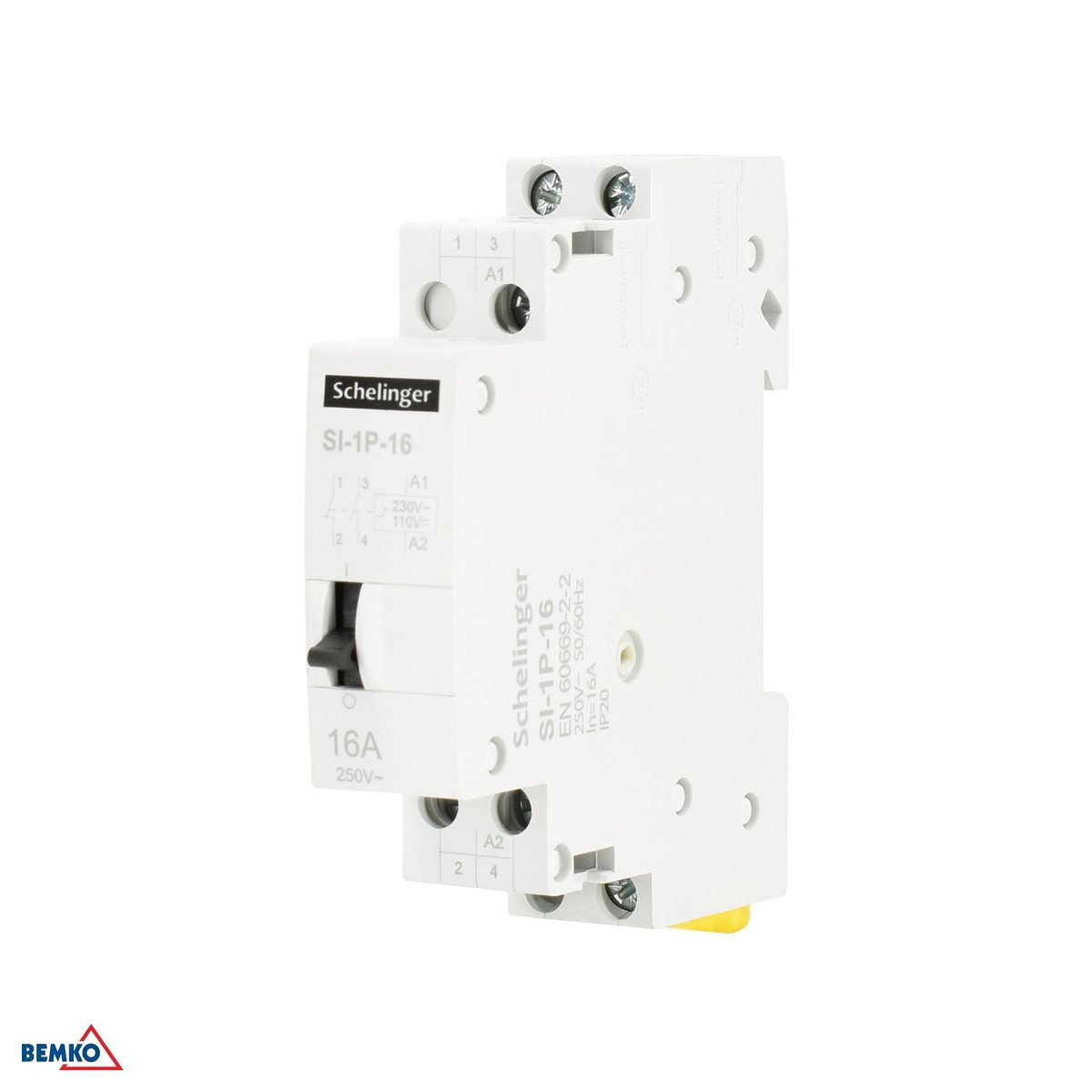

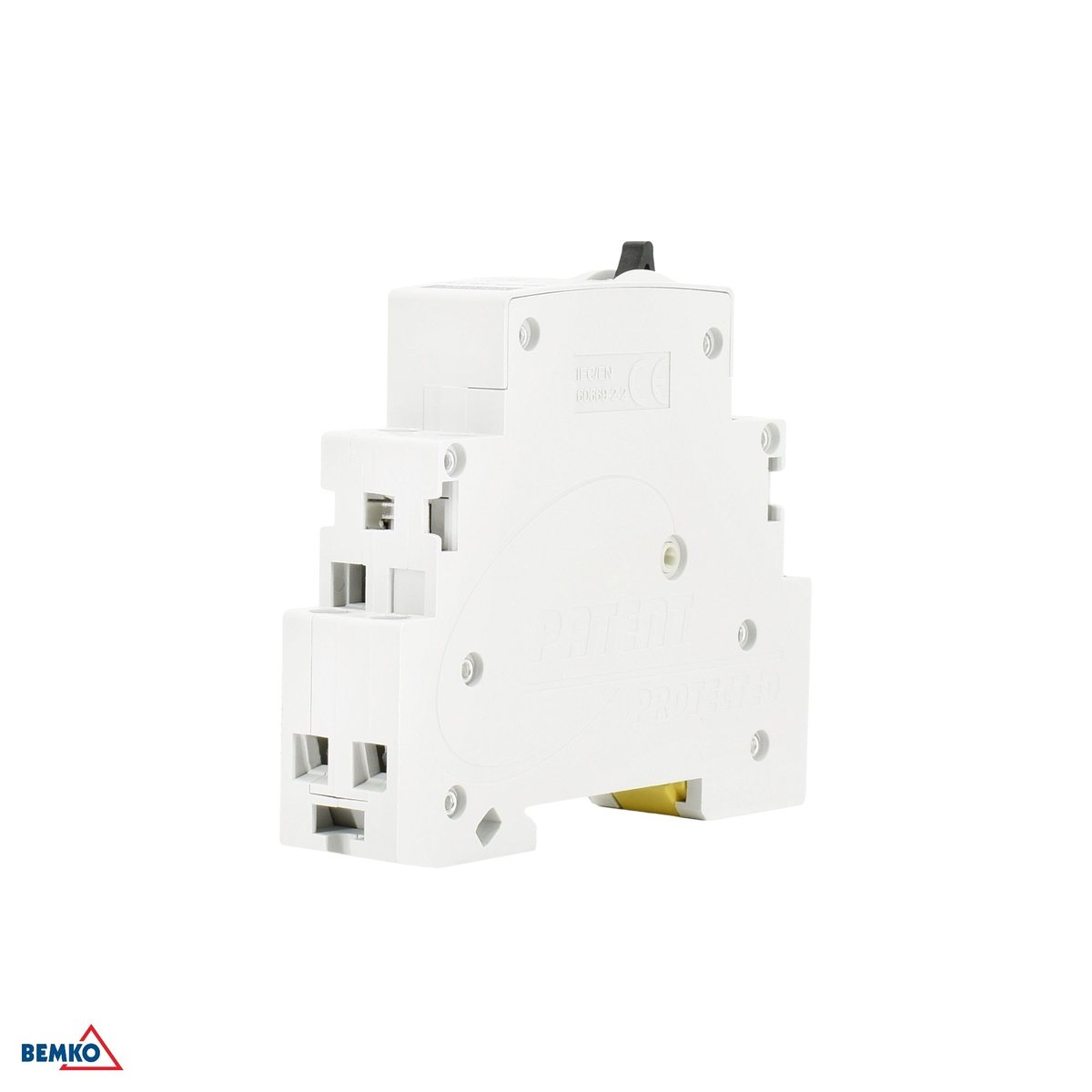

SI 1P — 16 A
Przekaźnik impulsowy bistabilny, 2 zwierne (2NO + 0NC).
16 A • 250 V~ 50/60 Hz • 1 moduł • 2 zwierne.
Kod producenta: A63-SI-1P-16-20 | EAN: 5902138401467
Przekaźnik impulsowy Schelinger SI 1P 16 A przełącza obwód krótkim impulsem z przycisku i zostaje w tym stanie — bez zasilania cewki. To jest sposób na sterowanie jednym punktem świetlnym z kilku miejsc, w którym nie trzeba prowadzić instalacji przez łączniki schodowe i krzyżowe.
16 A
Prąd znamionowy styku.
1 moduł
Szerokość 18 mm — tyle, ile zwykły wyłącznik nadprądowy.
Bistabilny
Trzyma stan bez zasilania cewki. Zanik napięcia nie zmienia położenia styku.
2 zwierne
2 zwierne (2NO + 0NC).
Zasada działania
Co ten przekaźnik robi inaczej
Ile przycisków, tyle miejsc sterowania
Przyciskiem zwiernym, dowolna liczba przycisków równolegle. Dołożenie kolejnego punktu sterowania to dołożenie przycisku równolegle, a nie przebudowa instalacji na łączniki schodowe i krzyżowe.
Czym różni się od stycznika
Bistabilny — impuls przełącza stan, styk trzyma bez zasilania cewki. Stycznik trzyma styk tylko dopóki cewka jest zasilona; przekaźnik impulsowy pobiera prąd wyłącznie w chwili przełączania.
Gdzie się sprawdza
Korytarz, klatka schodowa, długie pomieszczenie z wejściem z dwóch stron, oświetlenie zewnętrzne sterowane z kilku miejsc.
Norma
PN-EN 60669-2-2:2008 — łączniki do stałych instalacji elektrycznych domowych i podobnych. Dyrektywy: 2014/35/UE (LVD), 2011/65/UE (RoHS), 2015/863.
Montaż
Co sprawdzić przed montażem
Miejsce na szynie
Szyna DIN/TH 35 mm, szerokość 18 mm.
Napięcie
250 V~ 50/60 Hz. Obwód sterowania pracuje na tym samym napięciu co obwód główny.
Stopień ochrony
IP20 — do rozdzielnicy albo obudowy zamkniętej.
Dobór wariantu
Który układ styków wybrać
Warianty różnią się wyłącznie układem styków.
2 zwierne
2 zwierne (2NO + 0NC).
A63-SI-1P-16-11
1 zwierny + 1 rozwierny (1NO + 1NC) przy tym samym prądzie znamionowym. Zobacz A63-SI-1P-16-11.
Do pobrania
Dokumentacja producenta
Karta katalogowa i deklaracja zgodności.
Specyfikacja
Dane techniczne
- Kod producenta
- A63-SI-1P-16-20
- Marka
- Schelinger
- Układ styków
- 2 zwierne (2NO + 0NC)
- Prąd znamionowy
- 16 A
- Zasada działania
- bistabilny — impuls przełącza stan, styk trzyma bez zasilania cewki
- Sterowanie
- przyciskiem zwiernym, dowolna liczba przycisków równolegle
- Napięcie znamionowe
- 250 V~ 50/60 Hz
- Montaż
- Szyna DIN/TH 35 mm
- Liczba modułów
- 2
- Szerokość
- 18 mm
- Wysokość
- 72 mm
- Długość
- 85,5 mm
- Stopień szczelności
- IP20
- Normy z deklaracji zgodności
- PN-EN 60669-2-2:2008
- Deklaracja zgodności UE
- deklaracja-zgodnosci-ue-przekaznik-impulsowy-si-1p
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS), 2015/863
- Karton
- 120
- EAN
- 5902138401467
Zanim zamówisz: przekaźnik impulsowy wymaga przycisków zwiernych (monostabilnych), a nie zwykłych łączników. Przy oświetleniu LED sprawdź prąd załączenia — bywa wielokrotnie wyższy od prądu pracy.
