Oprawa hermetyczna LED BALWIR 21 W 3150 lm IP65 Bemko
Zintegrowane źródło LED, długość 590 mm — najkrótszy wariant serii BALWIR.
21 W • 3150 lm • 4000 K • 120° • IP65 • Klasa I
Kod producenta: C17-HLB-060-210-4K | EAN: 5900280939760

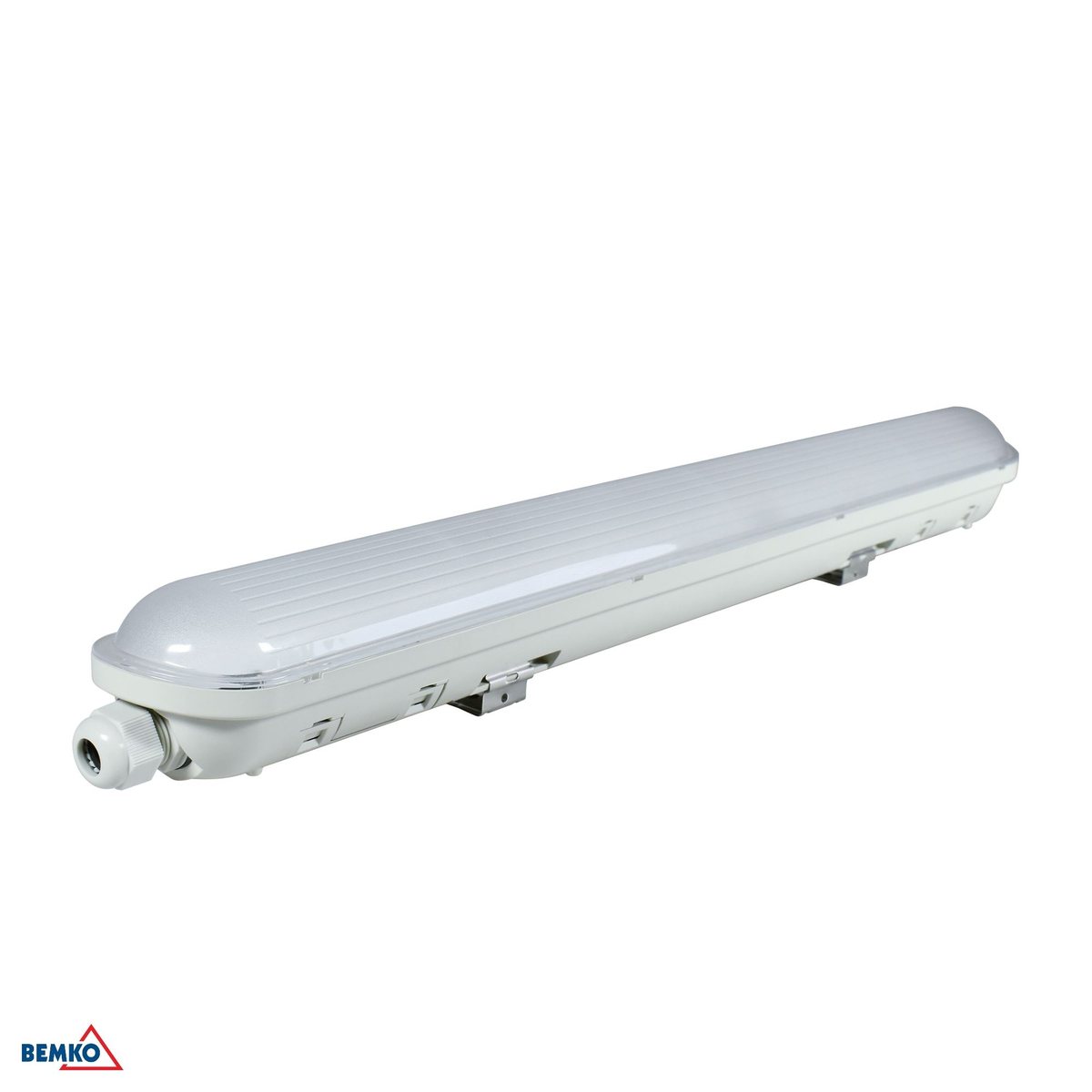

Oprawa hermetyczna LED BALWIR C17-HLB-060-210-4K to najkrótszy i najmniej mocny wariant serii BALWIR marki Bemko — liniowa oprawa o długości 590 mm, w proporcjach i rozstawie uchwytów odpowiadająca klasycznej belce świetlówkowej 60 cm, ale z fabrycznie zintegrowanym źródłem LED zamiast gniazd na świetlówki wymienne. Moduł LED ma moc 21 W i daje strumień 3150 lm w barwie 4000 K. Szczelna obudowa IP65 pozwala montować oprawę zarówno wewnątrz, jak i na zewnątrz budynku — sprawdza się w garażach, magazynkach, korytarzach gospodarczych i krótkich odcinkach ciągów oświetleniowych, gdzie dłuższy wariant tej samej serii byłby przewymiarowany.
150 lm/W
Skuteczność świetlna — 3150 lm przy poborze 21 W.
IP65 / IK06
Pyłoszczelna, chroniona przed strugami wody i uderzeniami mechanicznymi.
Źródło zintegrowane
Diody LED wbudowane na stałe — nie ma gniazda na świetlówkę wymienną.
5 lat gwarancji
Przy pracy do 12 godzin na dobę — warunek opisany niżej.
Źródło światła
Zintegrowane LED — dlaczego nie wymienia się tu samej świetlówki
W tym, najkrótszym wariancie serii BALWIR (590 mm, 21 W) pracuje moduł LED PL87-2835-556X20X1-3B29C-V0.1 w klasie energetycznej C, wlutowany bezpośrednio w płytkę oprawy. Źródło światła jest niewymienialne — po jego zużyciu wymianie podlega cała oprawa, nie sama świetlówka. W oprawach hermetycznych ze świetlówkami LED T8 osadzonymi w gnieździe G13 wymienia się po latach tylko świetlówkę; przy BALWIR tę różnicę warto uwzględnić przy planowaniu serwisu instalacji.
- Zgodność jest zachowana w rozstawie montażowym: obudowa ma te same proporcje co klasyczna belka świetlówkowa 60 cm, więc pasuje w miejsce starej oprawy z jarzeniówką.
- Wymianę źródła i osprzętu sterującego może wykonać wyłącznie producent, jego przedstawiciel serwisowy lub podobnie wykwalifikowana osoba — nie jest to naprawa do samodzielnego wykonania.

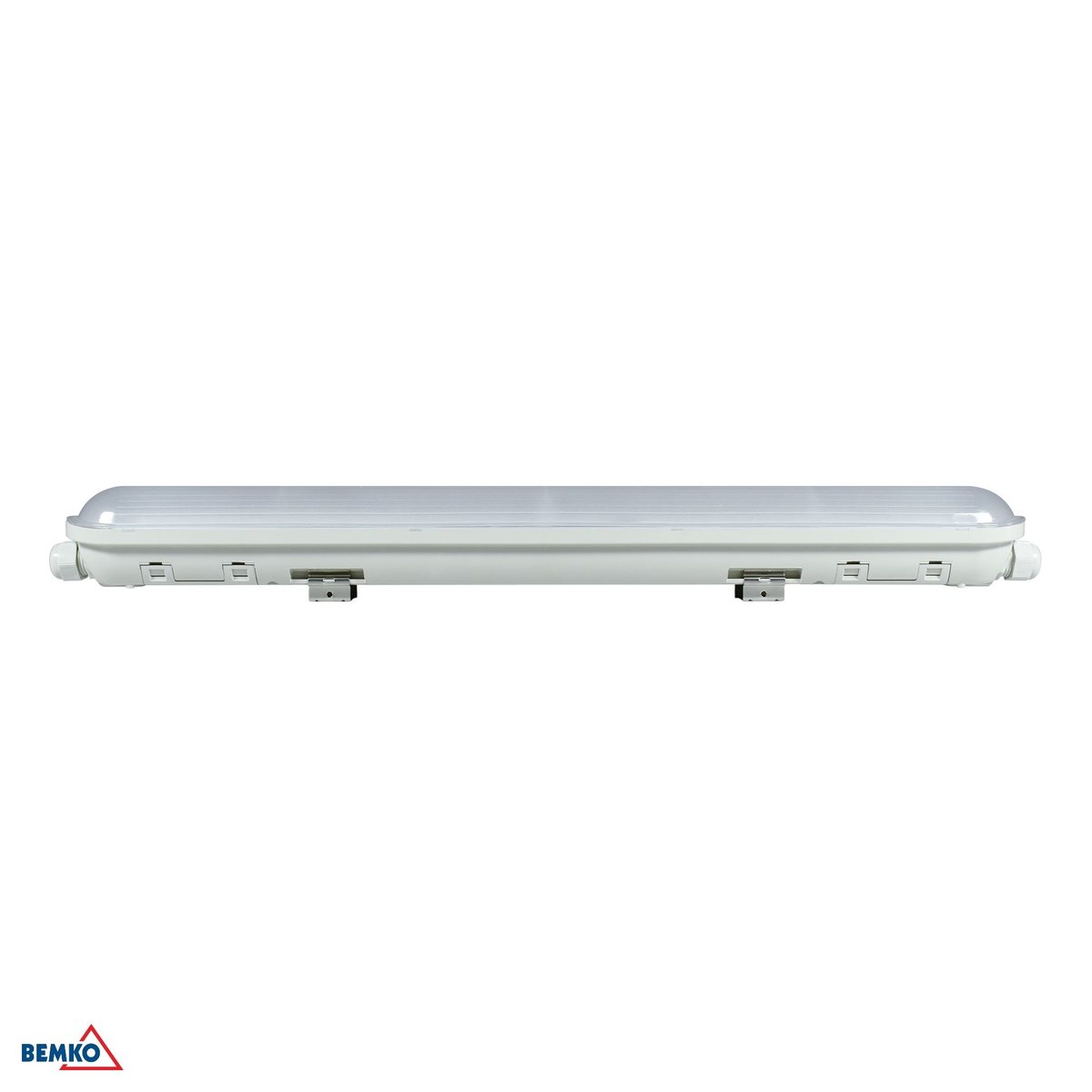

Jednolity klosz na całej długości 590 mm — bez podziału na gniazda pojedynczych świetlówek.
Warunki pracy
Gdzie można zamontować tę oprawę
Stopień ochrony IP65 to pełna pyłoszczelność i odporność na strugi wody z dowolnego kierunku — obejmuje deszcz i spryskiwanie wodą, ale nie zalanie ani zanurzenie. Piktogram na karcie katalogowej dopuszcza montaż zarówno wewnątrz, jak i na zewnątrz budynku. Instrukcja montażu (manual-hlb.pdf) zawęża to jednak w części dotyczącej konserwacji: produkt określono tam jako nieprzystosowany do pracy w środowisku o niekorzystnych warunkach — wysokim zapyleniu lub wilgotności, kontakcie z wodą, w strefach wybuchowych, przy silnych wibracjach lub w oparach chemicznych. Przy wyborze miejsca montażu na zewnątrz warto uwzględnić to zastrzeżenie, nie tylko ogólny piktogram „do użytku wewnętrznego i zewnętrznego”.
- Zasilanie 230 V, 50 Hz — standardowe napięcie sieciowe, bez dodatkowego zasilacza.
- Klasa ochronności I oznacza, że ochronę przed porażeniem zapewnia połączenie dostępnych metalowych części obudowy z przewodem ochronnym PE instalacji — zasilanie musi mieć podłączony ten przewód, a montaż powinien wykonać uprawniony elektryk.
- Współczynnik mocy przekracza PF 0,7 — niżej niż w dłuższych, mocniejszych wariantach tej samej serii (tam PF ≥ 0,9); wartość istotna przy doborze zabezpieczenia obwodu, na którym pracuje kilka opraw naraz.
- Temperatura pracy od −20 °C do +40 °C — oprawa może pracować w nieogrzewanych pomieszczeniach i na zewnątrz zimą, ale nie w miejscach cieplejszych niż 40 °C (np. bezpośrednio nad źródłem ciepła).
- Obudowa i klosz są wykonane z poliwęglanu (PC), kolor obudowy szary RAL 7044. Klosz jest mrożony (matowy) — rozprasza światło wychodzące z oprawy, co razem ze wskaźnikiem olśnienia UGR ≤ 22 ogranicza oślepianie przy patrzeniu w stronę oprawy.
Potrzebujesz więcej światła na dłuższym odcinku? Ten sam korpus BALWIR w wersji dwukrotnie dłuższej i o mocy 33 W to Bemko C17-HLB-120-330-4K — długość 1180 mm zamiast 590 mm, strumień 4950 lm zamiast 3150 lm.

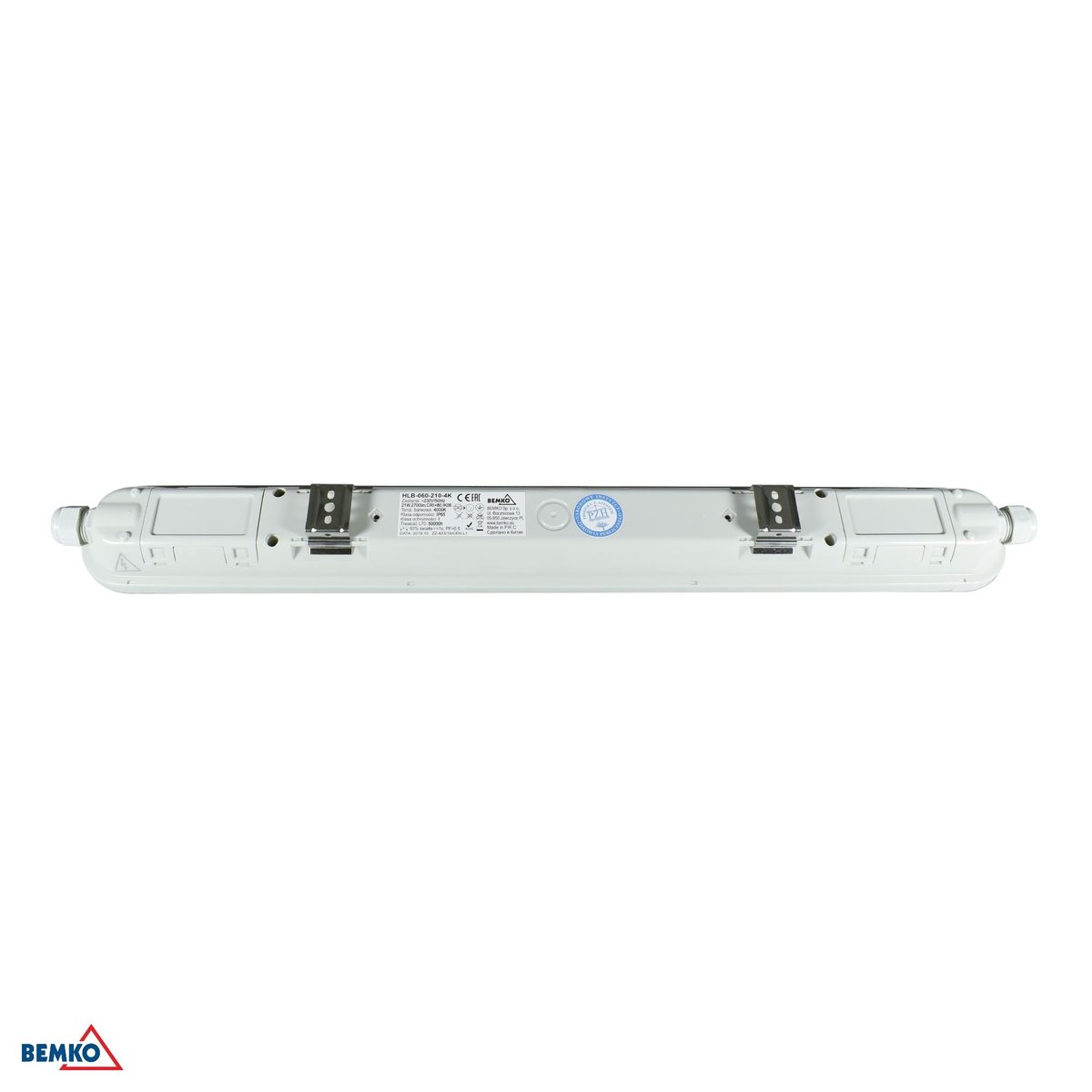

Tylna ścianka z zaczepami montażowymi i etykietą znamionową — te same otwory mocujące co w klasycznej belce świetlówkowej 60 cm.
Montaż
Jak zamontować i podłączyć oprawę
Rozstaw uchwytów
250–280 mm
Metalowe zaczepy sprężynowe mocuje się do sufitu lub ściany w tym rozstawie, zgodnym z typowym mocowaniem belki świetlówkowej 60 cm.
Zasilanie
Przelotowe

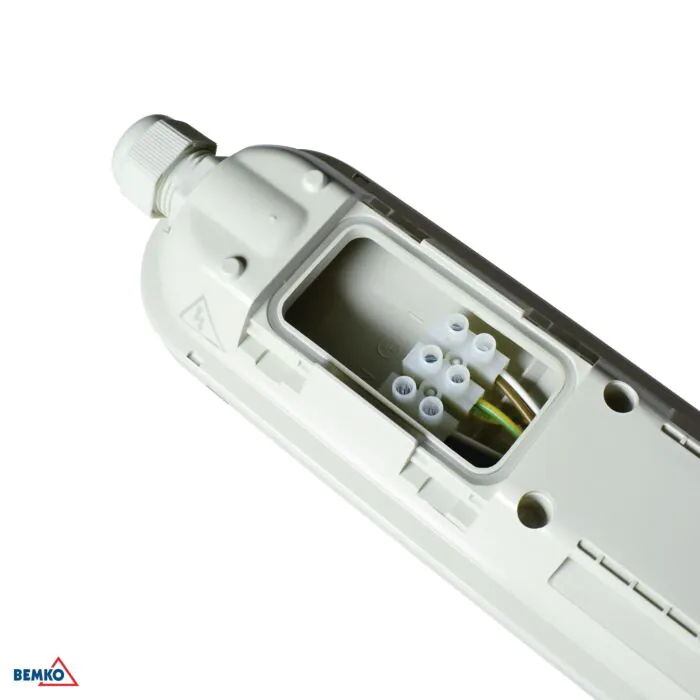

Oprawa współpracuje ze złączami krzyżowymi i schodowymi — kilka opraw ustawionych w rzędzie można połączyć w jeden ciąg zasilania.
Ściemnianie
Nie
Oprawa nie jest przystosowana do współpracy ze ściemniaczem — w obwodzie zasilania nie może pracować ściemniacz ani element automatyki, który skracałby żywotność oprawy.
Trwałość
Ile popracuje oprawa i co obejmuje gwarancja
Trwałość źródła oznaczono jako L70B50: 50 000 h — po tym czasie pracy do połowy opraw w populacji spada poniżej 70% początkowego strumienia świetlnego. Okres gwarancji producenta zależy od dobowego czasu pracy oprawy — konkretne progi obok.
W krótkim pomieszczeniu gospodarczym, gdzie ta długość oprawy sprawdza się najczęściej, dobowy czas pracy bywa krótki i nieregularny — mimo to warunek gwarancji trzeba sprawdzić względem rzeczywistego harmonogramu danej instalacji, nie zakładać go z góry. Przy pracy ciągłej obowiązuje krótszy z dwóch okresów.
Praca do 12 h/dobę
5 lat gwarancji
Praca do 24 h/dobę
3 lata gwarancji
Specyfikacja
Parametry techniczne
- Marka
- Bemko
- Rodzaj produktu
- Wyposażony (gotowa do montażu)
- Moc
- 21 W
- Strumień świetlny
- 3150 lm
- Skuteczność świetlna
- 150 lm/W
- Barwa światła
- 4000 K
- Wskaźnik oddawania barw (CRI)
- > 80
- UGR
- ≤ 22
- Kąt rozsyłu
- 120°
- Wymiana źródła światła
- Niewymienne (zintegrowane)
- Napięcie znamionowe
- 230 V, 50 Hz
- Współczynnik mocy (PF)
- > 0,7
- Zasilanie
- Przelotowe
- Możliwość ściemniania
- Nie
- Stopień szczelności
- IP65
- Stopień ochrony (IK)
- IK06
- Klasa ochronności
- I
- Temperatura pracy
- −20 °C do +40 °C
- Materiał
- Obudowa i klosz: poliwęglan (PC)
- Kolor
- Szary (RAL 7044)
- Długość
- 590 mm
- Szerokość
- 72 mm
- Wysokość
- 61 mm
- Waga
- 0,57 kg
- Montaż
- Rozstaw uchwytów 250–280 mm
- Trwałość
- L70B50: 50 000 h
- Gwarancja
- 5 lat (do 12 h/dobę) / 3 lata (do 24 h/dobę)
- Karton zbiorczy
- 20 szt.
- Kod producenta
- C17-HLB-060-210-4K
- EAN
- 5900280939760
