Opis
TBI 8×12 — 10-torowa

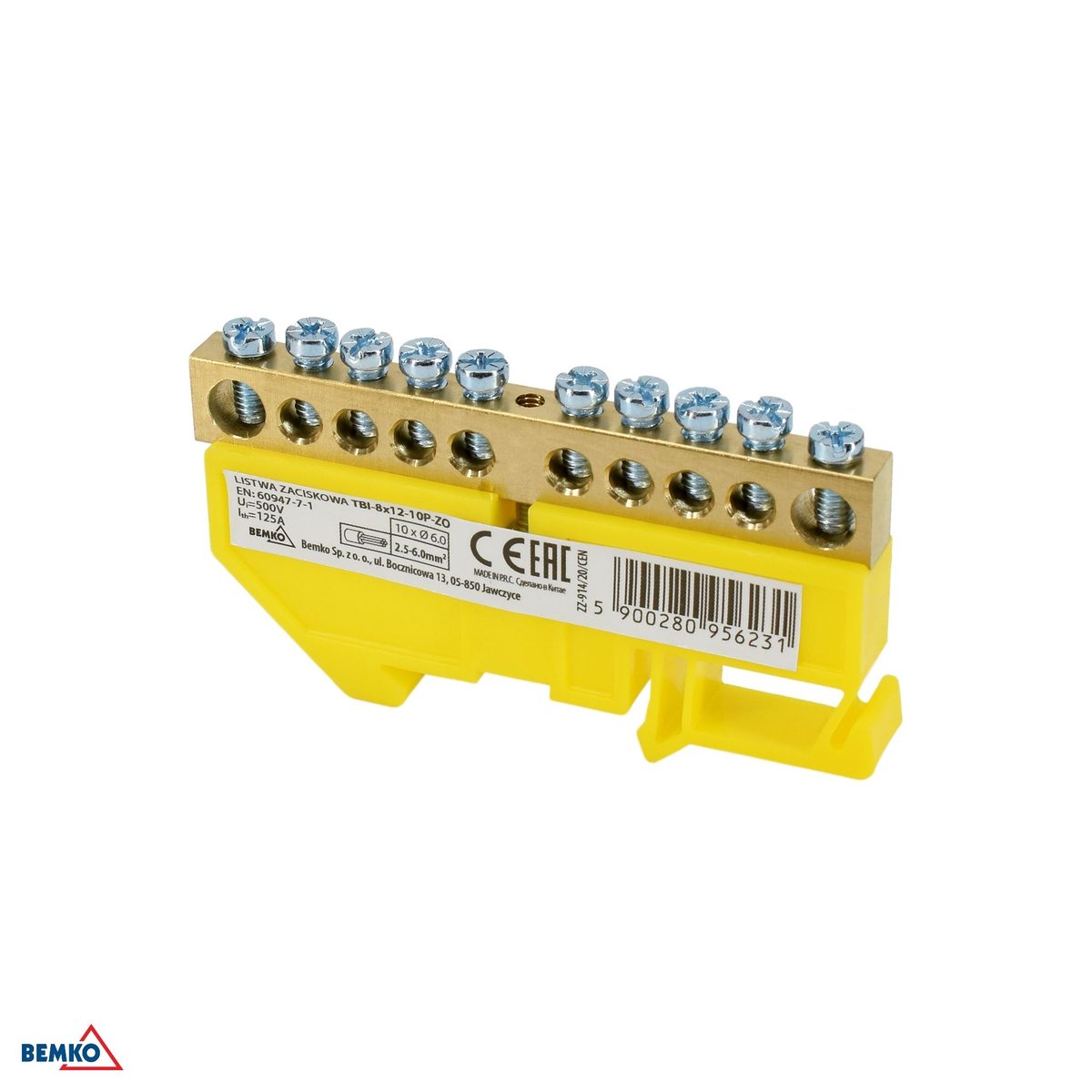

Listwa zaciskowa na szynę DIN, izolacja żółta, mosiężny płaskownik.
10 torów • Ith 125 A • 500 V • żółty.
Kod producenta: A18-TBI-8X12-10P-ZO | EAN: 5900280956231
Listwa zaciskowa Schelinger TBI 8×12 w wersji 10-torowej rozprowadza jeden potencjał na 10 torów i zatrzaskuje się na szynie DIN 35 mm. O tym, ile przez nią poprowadzisz, decyduje płaskownik: w rozmiarze 8×12 producent podaje umowny prąd cieplny 125 A przy napięciu znamionowym izolacji 500 V.
10 torów
10 × Ø 6,0 mm — tyle przewodów zepniesz pod jednym potencjałem.
Ith 125 A
Umowny prąd cieplny płaskownika w rozmiarze 8×12.
Ui 500 V
Napięcie znamionowe izolacji wg EN 60947-7-1 — normy dla listew zaciskowych.
Izolacja żółta
Barwa odróżnia listwę na pierwszy rzut oka przy serwisie rozdzielnicy.
Zaciski
Co podłączysz do listwy TBI
Ile otworów i jakiej średnicy
Listwa ma 10 × Ø 6,0 mm. Wszystkie otwory mają tę samą średnicę, więc kolejność podłączania nie ma znaczenia.
Jaki przewód wejdzie
Producent podaje wprost: Ø 6,0 mm: 2,5–6,0 mm². To jest liczba, którą sprawdza się przed zamówieniem — średnica otworu nie mówi jeszcze, jaki przekrój żyły się w nim zmieści.
Mosiężny płaskownik
Tor prądowy to lity płaskownik z mosiądzu w rozmiarze 8×12, a nie blaszka gięta z taśmy. Wkręty dociskają przewód bezpośrednio do niego.
Obciążalność
Ile prądu przez to poprowadzisz
Umowny prąd cieplny
Ith 125 A to prąd, jaki płaskownik przenosi w sposób ciągły bez przekroczenia dopuszczalnego przyrostu temperatury. Nie jest to zabezpieczenie obwodu — listwa niczego nie wyłącza.
Napięcie znamionowe izolacji
500 V — górna granica napięcia, dla której izolacja listwy została oceniona.
Norma, według której to zbadano
PN-EN 60947-7-1 — „Aparatura rozdzielcza i sterownicza niskonapięciowa, część 7-1: Wyposażenie pomocnicze — listwy zaciskowe do przewodów miedzianych”. Tytuł normy wskazuje też materiał żyły: miedź.
Deklaracja zgodności
Numer A0503/2021, dyrektywy 2014/35/UE (LVD), 2011/65/UE (RoHS). Pełny wykaz norm: PN-EN 60947-7-1:2012, PN-EN IEC 63000:2019-01. Dokument jest do pobrania niżej.
Montaż
Gdzie i jak ją zamocujesz

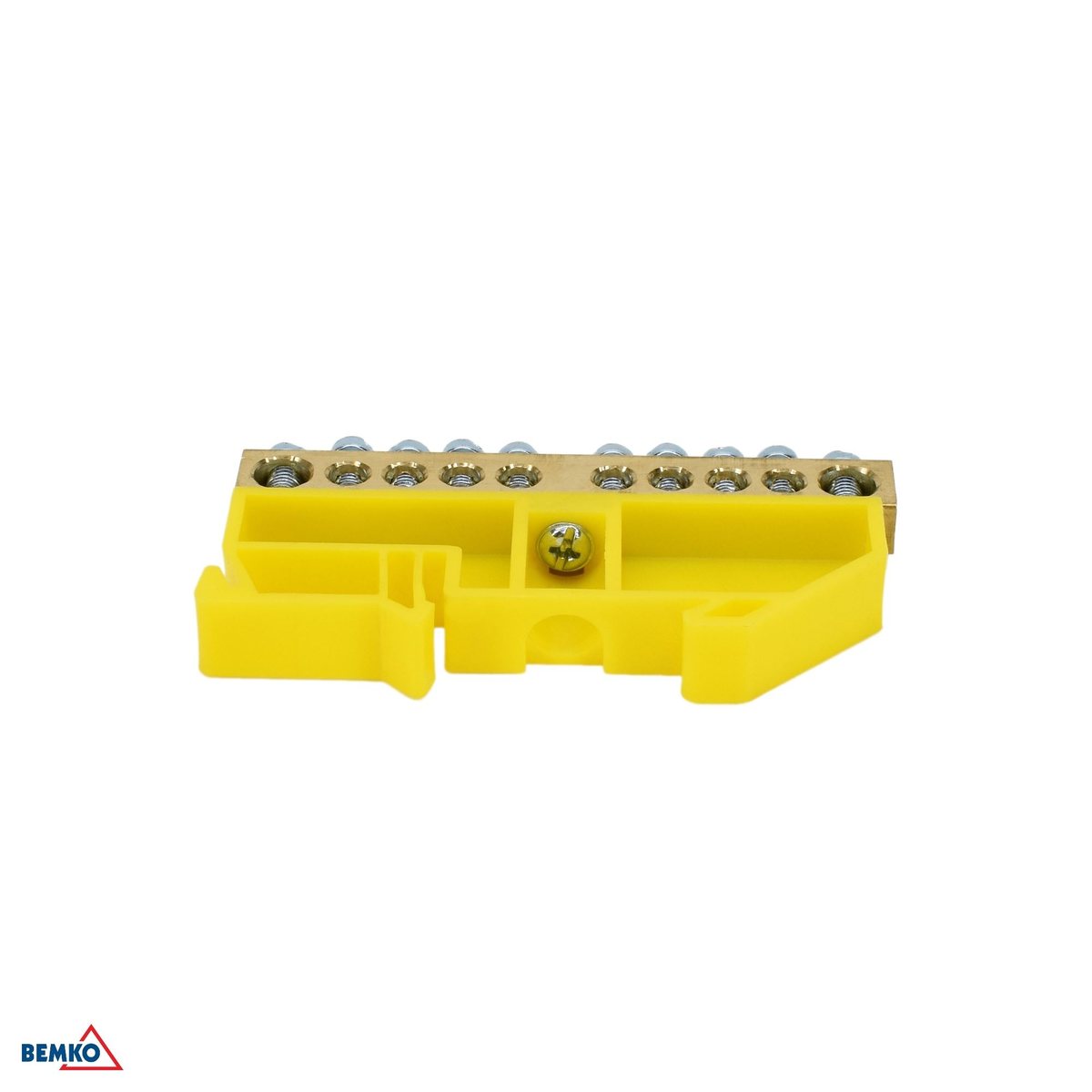

Montaż na szynie
Szyna DIN/TH 35 mm. Listwa zajmuje 1 moduł szerokości, więc wchodzi w miejsce, które w rozdzielnicy i tak jest policzone modułami.
Kolor izolacji
Izolacja żółta. Karta katalogowa podaje kolor jako parametr wyrobu i nie przypisuje mu funkcji — barwę torów ustala opis Twojej rozdzielnicy, nie producent listwy.
Gdzie wolno ją zamontować
Wyrób do użytku wewnętrznego — do rozdzielnicy albo obudowy w pomieszczeniu zamkniętym. Karta katalogowa nie deklaruje stopnia ochrony IP dla samej listwy; osłania ją obudowa, w której stoi.
Ile sztuk w opakowaniu
Sprzedawana pojedynczo; opakowanie zbiorcze 10 szt., karton 160 szt.
Dobór wariantu
Który wariant Schelinger TBI wybrać
Cała seria ma ten sam mosiężny płaskownik i tę samą normę. Różni ją liczba torów, rozmiar płaskownika i barwa izolacji.
10-torowa
Izolacja żółta, umowny prąd cieplny 125 A.
A18-TBI-8X12-10P-NI
Ta sama listwa, ta sama liczba torów — różni je wyłącznie barwa izolacji. Zobacz A18-TBI-8X12-10P-NI.
A18-TBI-8X12-08P-ZO
O dwa tory mniej przy tym samym płaskowniku i tym samym prądzie. Zobacz A18-TBI-8X12-08P-ZO.
A18-TBI-8X12-12P-ZO
O dwa tory więcej przy tym samym płaskowniku i tym samym prądzie. Zobacz A18-TBI-8X12-12P-ZO.
A18-TBI-6X09-10P-ZO
Grubszy albo cieńszy płaskownik — inny umowny prąd cieplny i inne średnice otworów. Zobacz A18-TBI-6X09-10P-ZO.
Do pobrania
Dokumentacja do odbioru instalacji
Karta katalogowa i deklaracja zgodności producenta — do doboru przy montażu i do okazania przy odbiorze instalacji.
Specyfikacja
Dane techniczne
- Kod producenta
- A18-TBI-8X12-10P-ZO
- Marka
- Schelinger
- Rozmiar płaskownika
- 8×12
- Ilość zacisków
- 10 × Ø 6,0 mm
- Przekrój przewodów
- Ø 6,0 mm: 2,5–6,0 mm²
- Kolor izolacji
- żółty
- Prąd maksymalny
- 125 A
- Napięcie znamionowe izolacji
- 500 V
- Materiał płaskownika
- mosiądz
- Montaż
- Szyna DIN/TH 35 mm
- Liczba modułów
- 1
- Zastosowanie
- do użytku wewnętrznego
- Norma (oznaczenie na listwie)
- EN 60947-7-1
- Normy z deklaracji zgodności
- PN-EN 60947-7-1:2012, PN-EN IEC 63000:2019-01
- Deklaracja zgodności UE
- A0503/2021
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Opakowanie
- 10
- Karton
- 160
- EAN
- 5900280956231
Zanim zamówisz: liczba torów jest stała — listwy nie da się dociąć ani rozbudować. Przewód musi zmieścić się w otworze: Ø 6,0 mm: 2,5–6,0 mm². Ith 125 A to obciążalność cieplna toru, a nie zabezpieczenie: obwód nadal wymaga aparatu zabezpieczającego.
