Opis

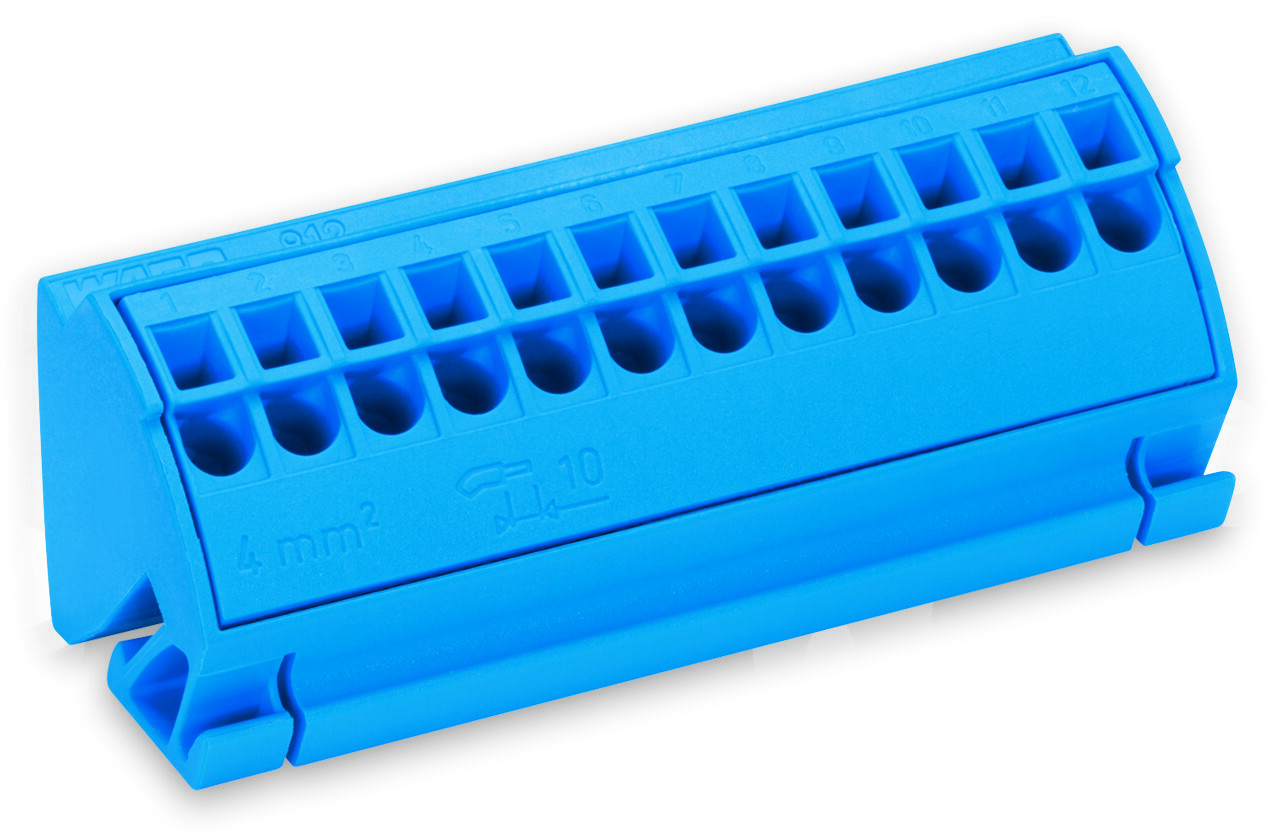

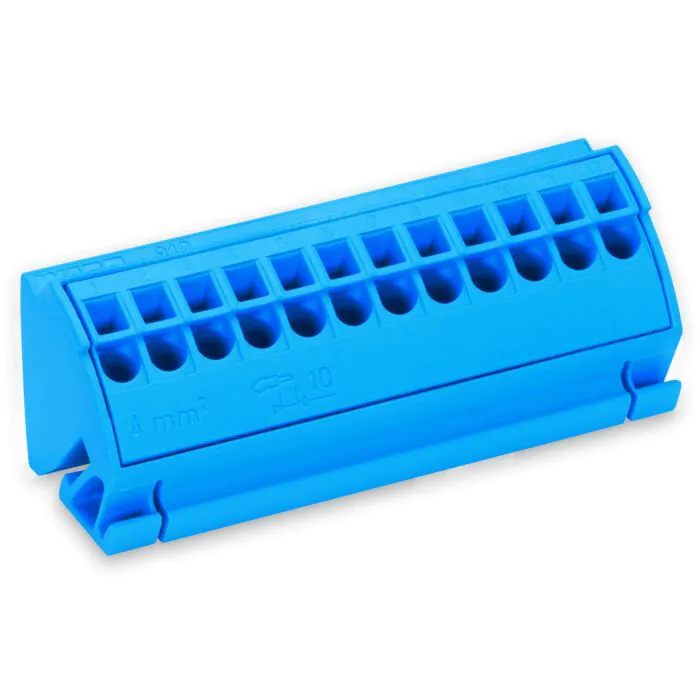

Listwa zaciskowa śrubowa, blok przyłączeniowy 12 zacisków 4mm2 niebieski WAGO 812-101
Blok przyłączeniowy do szyn zbiorczych 10 × 3 mm.
4 mm² • 63 A • 400 V • szyna 10 × 3 mm
Kod producenta: 812-101 | EAN: 4044918253260
WAGO 812-101 nie jest złączką instalacyjną, tylko blokiem przyłączeniowym montowanym na szynie zbiorczej 10 × 3 mm. Pozwala wyprowadzić z szyny odejścia na przewody do 4 mm² przy prądzie znamionowym 63 A, bez wiercenia i skręcania — zaciski są sprężynowe, w technologii Push-in CAGE CLAMP.
Na szynę zbiorczą 10 × 3
Montaż wprost na płaskowniku miedzianym o tym przekroju.
63 A przy 400 V
Obciążalność bloku — wyraźnie wyższa niż złączek instalacyjnych.
Zaciski sprężynowe
Push-in CAGE CLAMP: bez momentu dokręcenia i bez przeglądów polegających na dokręcaniu.
Do 4 mm²
Przekrój odejść wyprowadzanych z szyny.
Zastosowanie
Rozdział zasilania z szyny
Tam, gdzie kilka obwodów pobiera zasilanie z jednej szyny zbiorczej, alternatywą dla bloku przyłączeniowego jest wiercenie płaskownika i skręcanie końcówek — pracochłonne i wymagające późniejszej kontroli momentu. Blok zatrzaskiwany na szynie robi to samo szybciej i utrzymuje docisk sprężyną.
Prąd znamionowy 63 A dotyczy bloku; przekrój przewodu odejściowego dobiera się osobno, do prądu konkretnego obwodu i jego zabezpieczenia.
Zakres
Parametry bloku
- Szyna zbiorcza
- 10 × 3 mm
- Przekrój przewodu
- do 4 mm²
- Prąd znamionowy
- 63 A
- Napięcie znamionowe
- 400 V
Uzupełnienie
Czego nie ma w tabeli parametrów
- Seria
- 812 (bloki przyłączeniowe)
- Technologia zacisku
- Push-in CAGE CLAMP (sprężynowy)
- Szyna zbiorcza
- 10 × 3 mm
- Przekrój przewodu
- do 4 mm²
- Prąd znamionowy
- 63 A
- Kod producenta
- 812-101
- EAN
- 4044918253260
Do pobrania
Dokumentacja producenta
Karta produktu producenta zawiera rysunek wymiarowy, sposób montażu na szynie i pełne dane obciążalności.
