Opis

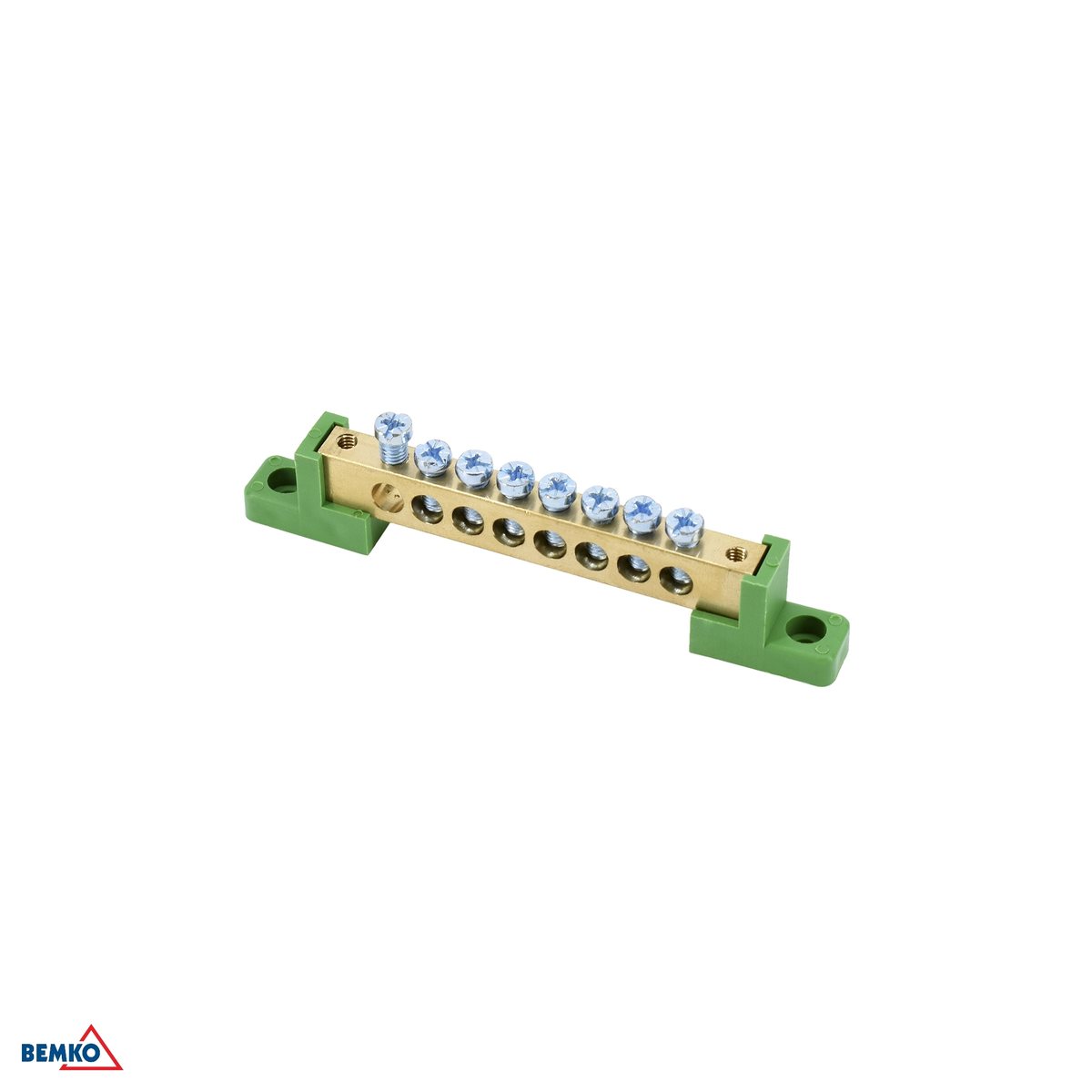

TBJ 8×12 — 8-torowa
Listwa zaciskowa na izolatorach płaskich, izolacja zielona, mosiężny płaskownik.
8 torów • Ith 125 A • 500 V • zielony.
Kod producenta: A18-TBJ-8X12-08P-ZI | EAN: 5900280956781
Listwa zaciskowa Schelinger TBJ 8×12 w wersji 8-torowej rozprowadza jeden potencjał na 8 torów i przykręca się do obudowy rozdzielnicy przez izolatory płaskie. O tym, ile przez nią poprowadzisz, decyduje płaskownik: w rozmiarze 8×12 producent podaje umowny prąd cieplny 125 A przy napięciu znamionowym izolacji 500 V.
8 torów
8 × Ø 6,0 mm — tyle przewodów zepniesz pod jednym potencjałem.
Ith 125 A
Umowny prąd cieplny płaskownika w rozmiarze 8×12.
Ui 500 V
Napięcie znamionowe izolacji wg EN 60947-7-1 — normy dla listew zaciskowych.
Izolacja zielona
Barwa odróżnia listwę na pierwszy rzut oka przy serwisie rozdzielnicy.
Zaciski
Co podłączysz do listwy TBJ
Ile otworów i jakiej średnicy
Listwa ma 8 × Ø 6,0 mm. Wszystkie otwory mają tę samą średnicę, więc kolejność podłączania nie ma znaczenia.
Przekrój przewodu — czego karta nie podaje
Karta katalogowa TBJ podaje wyłącznie średnice otworów (8 × Ø 6,0 mm) i nie określa zakresu przekrojów w mm². Nie przepisujemy tej wartości z listew TBI, bo to inna rodzina wyrobu. Parametr jest zgłoszony do potwierdzenia u dostawcy.
Mosiężny płaskownik
Tor prądowy to lity płaskownik z mosiądzu w rozmiarze 8×12, a nie blaszka gięta z taśmy. Wkręty dociskają przewód bezpośrednio do niego.
Obciążalność
Ile prądu przez to poprowadzisz
Umowny prąd cieplny
Ith 125 A to prąd, jaki płaskownik przenosi w sposób ciągły bez przekroczenia dopuszczalnego przyrostu temperatury. Nie jest to zabezpieczenie obwodu — listwa niczego nie wyłącza.
Napięcie znamionowe izolacji
500 V — górna granica napięcia, dla której izolacja listwy została oceniona.
Norma, według której to zbadano
PN-EN 60947-7-1 — „Aparatura rozdzielcza i sterownicza niskonapięciowa, część 7-1: Wyposażenie pomocnicze — listwy zaciskowe do przewodów miedzianych”. Tytuł normy wskazuje też materiał żyły: miedź.
Deklaracja zgodności
Numer A0601/2021, dyrektywy 2014/35/UE (LVD), 2011/65/UE (RoHS). Pełny wykaz norm: PN-EN 60947-7-1:2012, PN-EN IEC 63000:2019-01. Dokument jest do pobrania niżej.
Montaż
Gdzie i jak ją zamocujesz

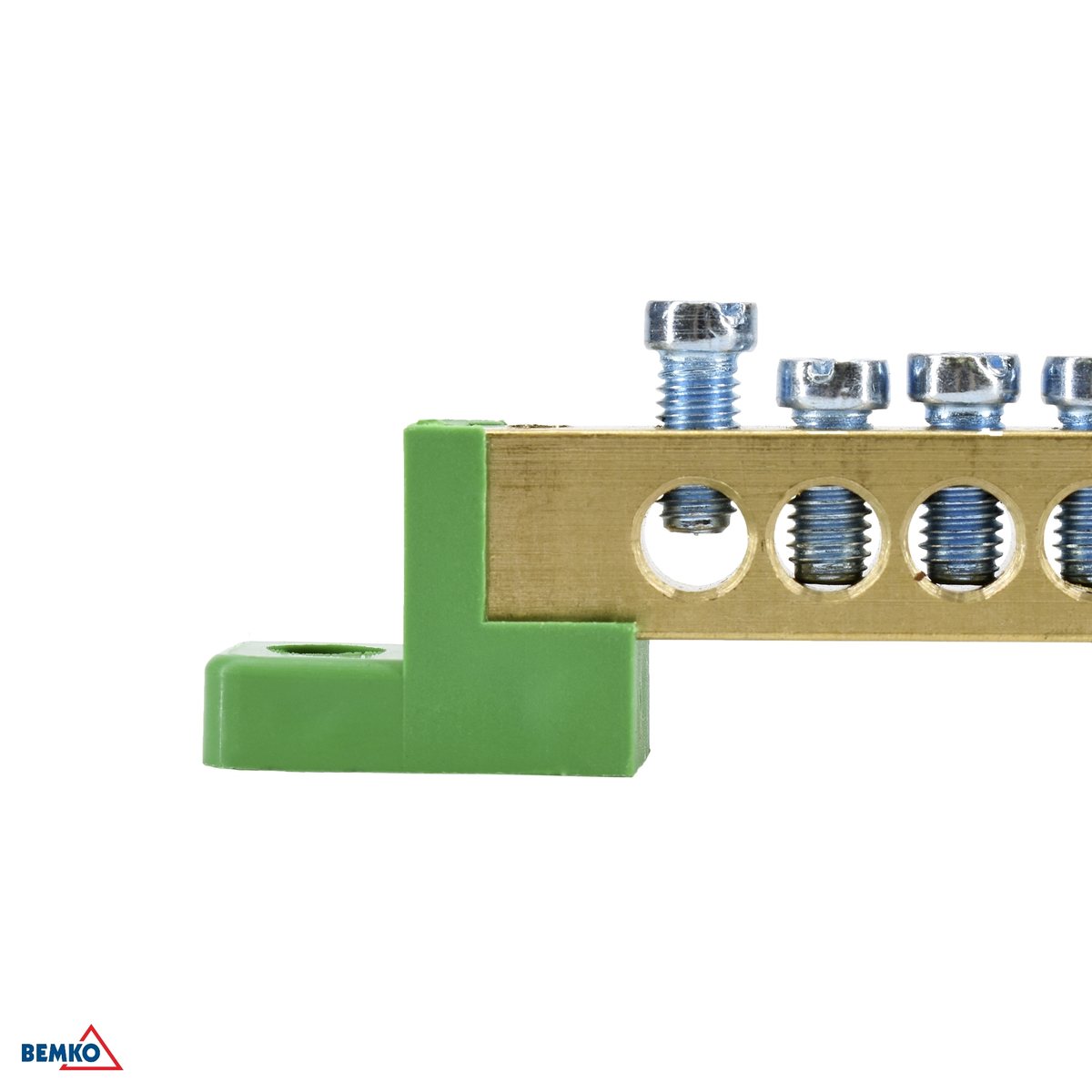

Montaż bez zajmowania szyny
Przykręcenie do obudowy rozdzielnicy przez izolatory płaskie. Listwa nie zabiera miejsca na szynie DIN — mocujesz ją tam, gdzie w obudowie jest wolna przestrzeń, także z boku albo pod aparatami.
Kolor izolacji
Izolacja zielona. Karta katalogowa podaje kolor jako parametr wyrobu i nie przypisuje mu funkcji — barwę torów ustala opis Twojej rozdzielnicy, nie producent listwy.
Gdzie wolno ją zamontować
Wyrób do użytku wewnętrznego — do rozdzielnicy albo obudowy w pomieszczeniu zamkniętym. Karta katalogowa nie deklaruje stopnia ochrony IP dla samej listwy; osłania ją obudowa, w której stoi.
Ile sztuk w opakowaniu
Sprzedawana pojedynczo; opakowanie zbiorcze 10 szt., karton 540 szt.
Dobór wariantu
Który wariant Schelinger TBJ wybrać
Cała seria ma ten sam mosiężny płaskownik i tę samą normę. Różni ją liczba torów, rozmiar płaskownika i barwa izolacji.
8-torowa
Izolacja zielona, umowny prąd cieplny 125 A.
A18-TBJ-8X12-06P-ZI
O dwa tory mniej przy tym samym płaskowniku i tym samym prądzie. Zobacz A18-TBJ-8X12-06P-ZI.
A18-TBJ-8X12-10P-ZI
O dwa tory więcej przy tym samym płaskowniku i tym samym prądzie. Zobacz A18-TBJ-8X12-10P-ZI.
A18-TBJ-6X09-08P-ZI
Grubszy albo cieńszy płaskownik — inny umowny prąd cieplny i inne średnice otworów. Zobacz A18-TBJ-6X09-08P-ZI.
Do pobrania
Dokumentacja do odbioru instalacji
Karta katalogowa i deklaracja zgodności producenta — do doboru przy montażu i do okazania przy odbiorze instalacji.
Specyfikacja
Dane techniczne
- Kod producenta
- A18-TBJ-8X12-08P-ZI
- Marka
- Schelinger
- Rozmiar płaskownika
- 8×12
- Ilość zacisków
- 8 × Ø 6,0 mm
- Kolor izolacji
- zielony
- Max. prąd pracy
- 125 A
- Napięcie znamionowe izolacji
- Ui: 500 V
- Materiał płaskownika
- mosiądz
- Montaż
- Przykręcenie do obudowy rozdzielnicy przez izolatory płaskie
- Zastosowanie
- do użytku wewnętrznego
- CE
- TAK
- Normy z deklaracji zgodności
- PN-EN 60947-7-1:2012, PN-EN IEC 63000:2019-01
- Deklaracja zgodności UE
- A0601/2021
- Dyrektywy
- 2014/35/UE (LVD), 2011/65/UE (RoHS)
- Opakowanie
- 10
- Karton
- 540
- EAN
- 5900280956781
Zanim zamówisz: liczba torów jest stała — listwy nie da się dociąć ani rozbudować. Karta TBJ nie podaje zakresu przekrojów w mm², tylko średnice otworów — 8 × Ø 6,0 mm. Ith 125 A to obciążalność cieplna toru, a nie zabezpieczenie: obwód nadal wymaga aparatu zabezpieczającego.
