Gniazdo modułowe na szynę z uziemieniem 2P+Z 16A 250V TH35 FS16 Bemko A17-FS16

Schelinger FS

Gniazdo na szynę Schelinger FS16

Gniazdo modułowe 2P+Z z bolcem uziemiającym, zatrzaskiwane na szynie TH35.

Typ E (CEE 7/5) • 16 A • 250 V~ 50 Hz • szyna TH35 • IP20 • 2 moduły

Kod producenta: A17-FS16  |  EAN: 5908311364369

Gniazdo modułowe na szynę Schelinger FS16 (Bemko A17-FS16) wstawia punkt zasilania 250 V~ 50 Hz prosto w rząd aparatów, zatrzaskiem na szynie TH35, bez osobnej puszki. Uziemienie prowadzi bolec w czole gniazda, czyli standard typu E (CEE 7/5); wersja ze stykami bocznymi to bliźniaczy GS16. Prąd 16 A, stopień ochrony IP20 i klasa ochronności I wyznaczają resztę warunków: suche wnętrze, zamknięta rozdzielnica i obowiązkowy przewód ochronny.

Czoło gniazda

Co oznacza typ E (CEE 7/5) w gnieździe Schelinger FS16

Uziemienie prowadzi bolec, nie styki boczne

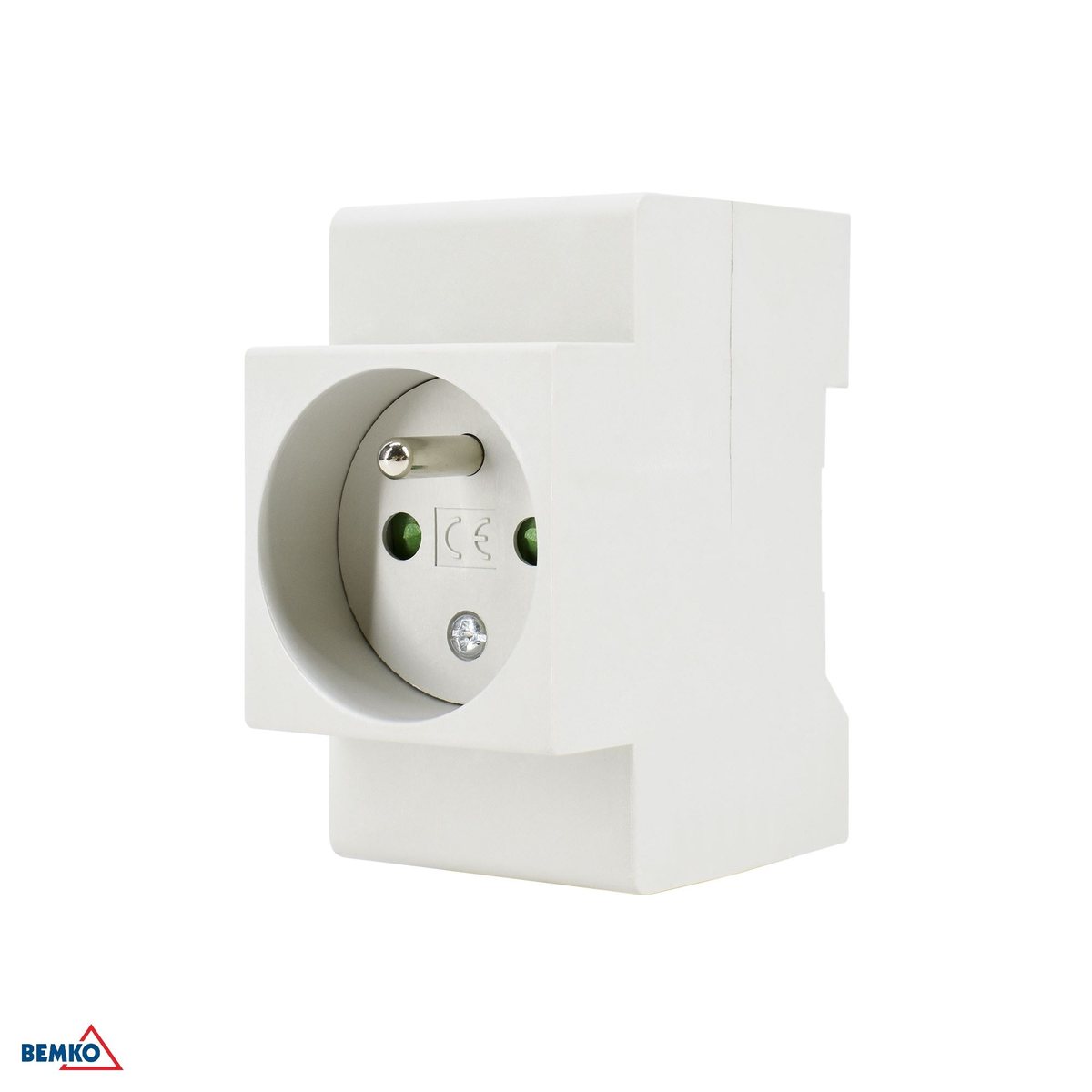

W czole gniazda sterczy metalowy bolec połączony z zaciskiem ochronnym. Tak działa gniazdo typu E (CEE 7/5): wtyczka odbiera ochronę przez otwór nasunięty na bolec. W gnieździe typu F (CEE 7/3) ochronę przenoszą sprężyste styki na obrzeżu wybrania. To jedyna różnica konstrukcyjna między FS16 a GS16 i jedyne pytanie, które trzeba rozstrzygnąć przed zamówieniem.

Wybranie czoła ma 39 mm średnicy

Okrągłe wybranie o średnicy 39 mm jest wpuszczone w czoło o wysokości 80 mm. To wymiar, po którym sprawdzisz wtyczki nietypowe: kątowe, z grubą obudową albo z zasilaczem zintegrowanym w korpusie.

Bez przesłon torów

Gniazdo nie ma przesłon torów. Po wyjęciu wtyczki otwory nie zostają zasłonięte mechanizmem. Razem ze stopniem ochrony IP20 wyznacza to miejsce montażu: wnętrze rozdzielnicy zamykanej pokrywą lub drzwiczkami, a nie punkt na widoku.

Bez lampki kontrolnej i bez pokrywy uchylnej

W obudowie nie ma lampki sygnalizującej obecność napięcia ani klapki zamykającej czoło. Obecność napięcia sprawdzasz na aparacie zasilającym obwód, a czystość gniazda zapewnia zamknięta rozdzielnica.

Miejsce w rozdzielnicy

Ile miejsca zajmuje na szynie

44 × 80 × 66 mm, szerokość 2 modułów

Obudowa mierzy 44 mm szerokości, 80 mm wysokości czoła i 66 mm głębokości, a na szynie liczona jest jako 2 moduły. Miejsce w rzędzie rezerwuj według wymiaru w milimetrach: 44 mm.

Głębokość zabudowy 50 mm

Za czołem gniazdo zabiera 50 mm głębokości zabudowy. Sprawdź ten wymiar w rozdzielnicach podtynkowych i w płytkich szafkach, gdzie przestrzeń za szyną bywa ograniczona przez ścianę tylną albo kanał kablowy.

Szyna DIN/TH/THS 35 mm

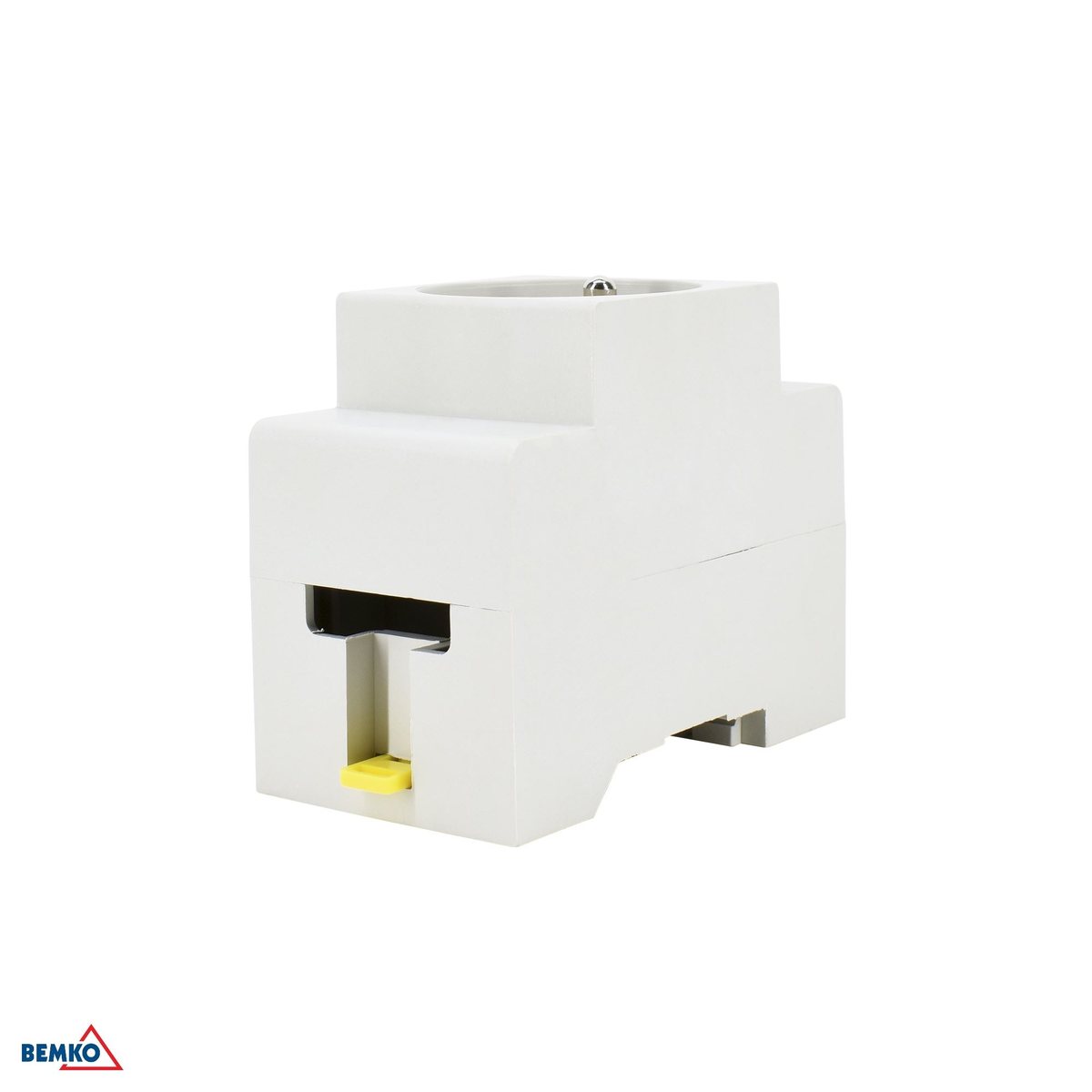

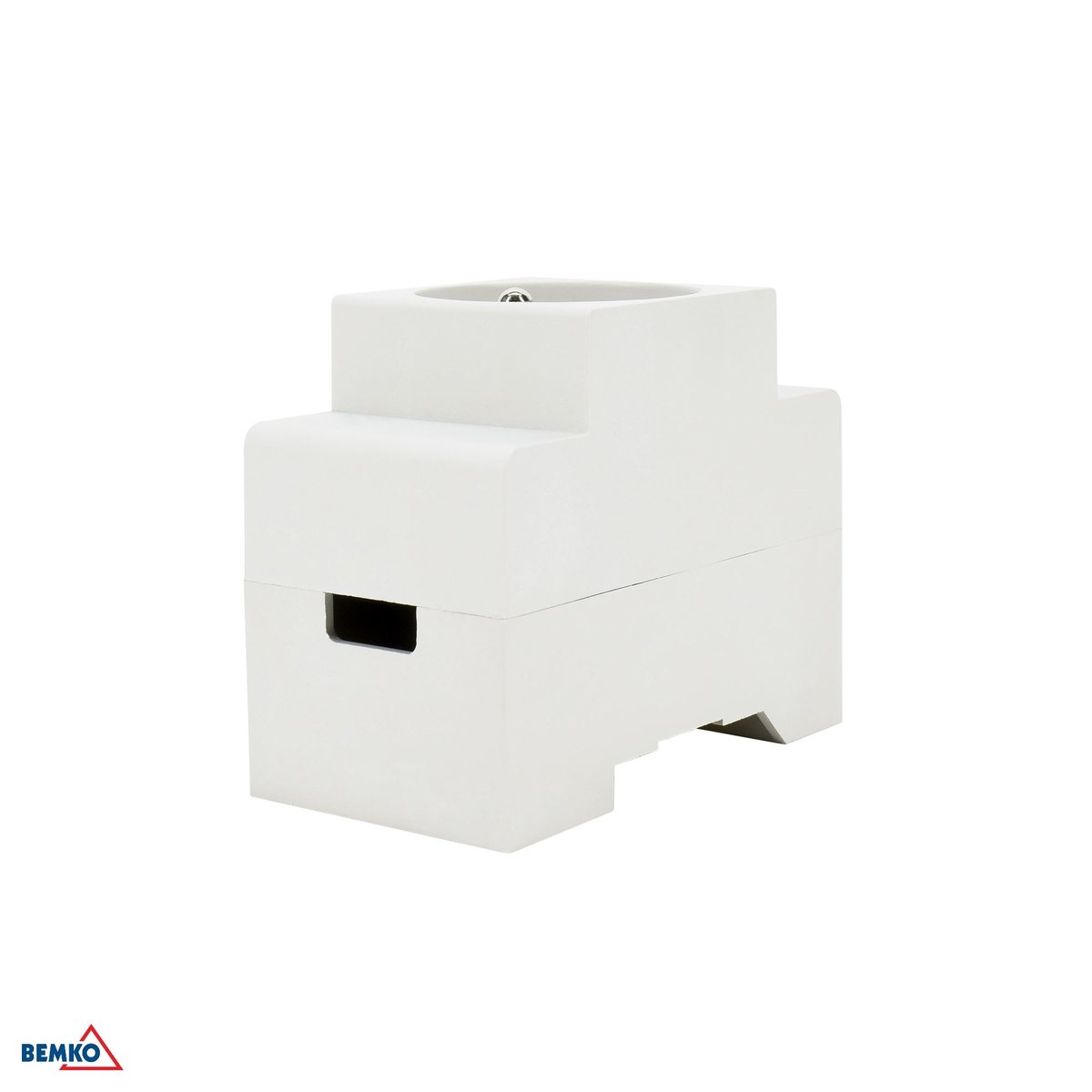

Gniazdo wchodzi na standardową szynę 35 mm, tę samą, na której siedzą wyłączniki nadprądowe i różnicowoprądowe. Zaczep w dolnej krawędzi obudowy nasuwa się na krawędź szyny, a żółty zatrzask blokuje aparat od spodu.

Podłączenie

Co podłączyć i czym zabezpieczyć

• Trzy przewody: fazowy, neutralny i ochronny. Klasa ochronności I nie dopuszcza pominięcia PE. Bolec musi mieć ciągłość z szyną ochronną rozdzielnicy.
• Obwód zasilający dobierany do 16 A przy 250 V~ 50 Hz.

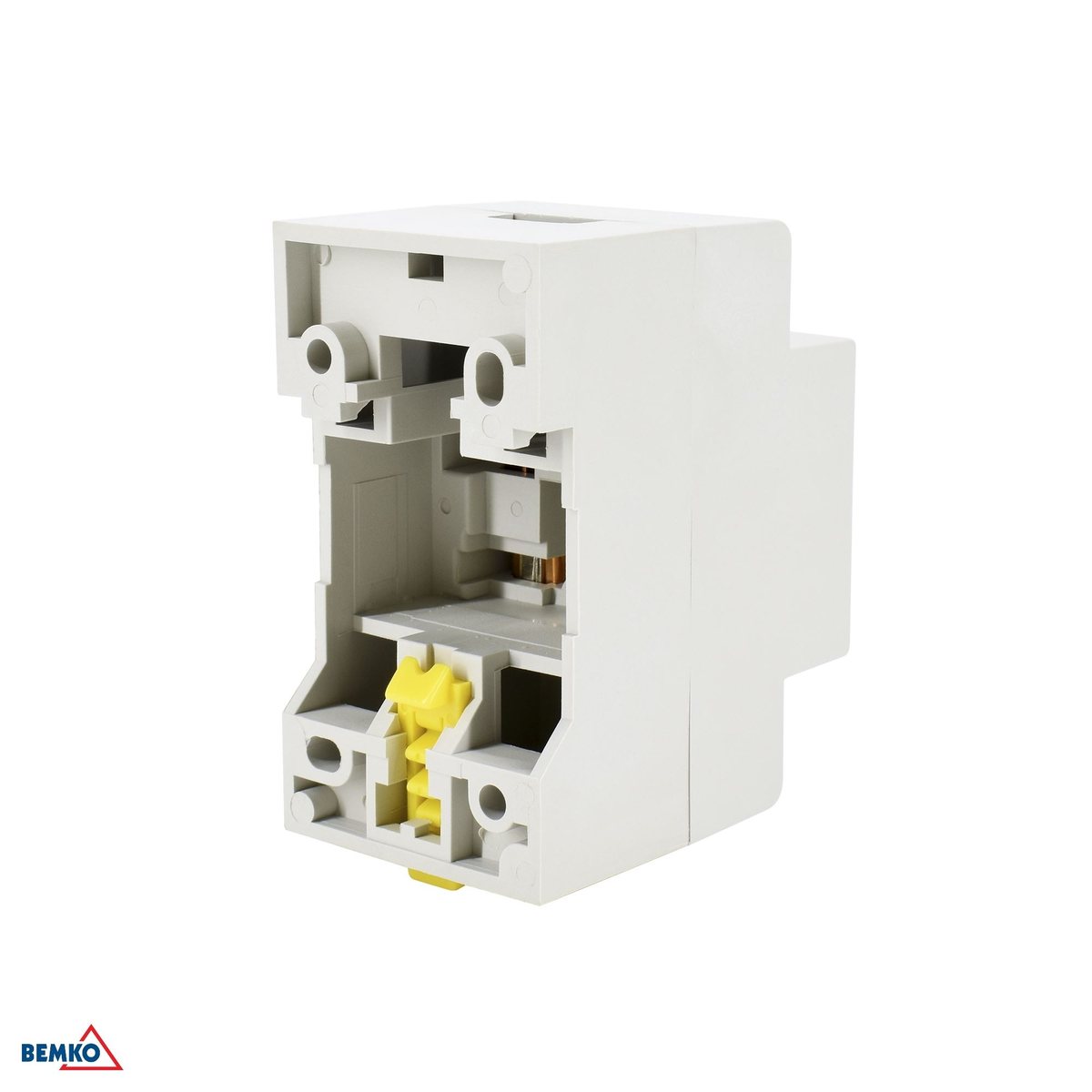

• Zaciski leżą w komorze od spodu obudowy, obok zatrzasku szyny. Przewody podchodzą od strony szyny, nie od czoła.
• Stopień ochrony IP20: montaż wyłącznie w suchych wnętrzach.

Dobór wariantu

FS16 czy GS16

Oba gniazda mają tę samą obudowę modułową, ten sam montaż na szynie TH35 i te same 16 A przy 250 V~ 50 Hz. Różni je wyłącznie sposób przeniesienia ochrony w czole, więc wybór sprowadza się do wtyczek, które będą do gniazda wpinane.

Zastosowania

Gdzie takie gniazdo pracuje

Zgodność i dokumenty

Norma wyrobu i deklaracja zgodności

Gniazdo objęte jest deklaracją zgodności UE nr A517/2019, wystawioną przez Bemko Sp. z o.o. dla pary FS16 i GS16. Powołuje się ona na dyrektywy 2014/35/UE (sprzęt elektryczny w określonych granicach napięcia) oraz 2011/65/UE (RoHS), a ocenę przeprowadzono według normy PN-IEC 60884-1:2006 + AC1:2016-03 + A2:2016-01, części ogólnej wymagań dla gniazd wtyczkowych i wtyczek do użytku domowego i podobnego. Komplet dokumentów jest do pobrania poniżej.

• Karta katalogowa MB, FS, GS (PDF)
• Karta ETIM A17-FS16 (PDF)
• Deklaracja zgodności UE A517/2019 (PDF)
• Katalog aparatury modułowej 2024 (PDF)

Specyfikacja

Dane techniczne

Marka

Schelinger

Kod producenta

A17-FS16

EAN

5908311364369

Typ gniazda

typu E (CEE 7/5), z bolcem uziemiającym

Napięcie zasilania

250 V~ 50 Hz

Max. prąd obciążenia

16 A

Klasa ochronności

I

Stopień szczelności

IP20

Montaż

szyna DIN/TH/THS 35 mm

Liczba modułów

2

Szerokość

44 mm

Długość

80 mm

Wysokość

66 mm

Głębokość wbudowania

50 mm

Średnica czoła gniazda

39 mm

Przesłony torów

brak

Lampka kontrolna

brak

Pokrywa uchylna

brak

Norma wyrobu

PN-IEC 60884-1:2006 + AC1:2016-03 + A2:2016-01

Dyrektywy

2014/35/UE (LVD), 2011/65/UE (RoHS)

Deklaracja zgodności UE

A517/2019

Przed zamówieniem przymierz dwie rzeczy: wolne 44 mm w rzędzie na szynie TH35 oraz kształt wtyczek, które będą tu wpinane. Bolec uziemiający w czole to cecha wariantu FS16. Jeśli w instalacji pracują wtyczki ze stykami bocznymi, właściwym aparatem jest GS16.
