Prawidłowe podłączenie gniazda siłowego to kluczowy element bezpieczeństwa i sprawności całej instalacji. Wymaga nie tylko wiedzy o napięciach i prądach, ale także znajomości schematów, poprawnej kolejności faz oraz przepisów dotyczących ochrony przeciwporażeniowej. W tym poradniku skupiamy się na tym, jak podłączyć gniazdo siłowe w praktyce – zarówno w wersji 4- jak i 5-bolcowej – oraz jak uniknąć typowych błędów podczas konwersji i montażu.

Najważniejsze na etapie instalacji jest rozróżnienie, czy mamy do czynienia z gniazdem 4-bolcowym (L1, L2, L3, PE), czy 5-bolcowym (L1, L2, L3, N, PE). Każdy pin w gnieździe musi zostać podłączony zgodnie ze swoim przeznaczeniem, a kolorystyka przewodów powinna odpowiadać standardom PN-HD 308 S2:

• trzy styki fazowe: L1 (czarny lub brązowy), L2 (czarny), L3 (czarny),
• jeden styk ochronny: PE (żółto-zielony),
• opcjonalnie styk neutralny: N (niebieski) (tylko w wersji 5-bolcowej).

Schemat podłączenia gniazda siłowego 5P (5 bolców):

Przy gniazdach 5-bolcowych należy zachować szczególną ostrożność przy podłączeniu przewodu neutralnego. W przypadku sieci TN-S jego obecność jest konieczna. W instalacjach TN-C można spotkać się z układami 4-przewodowymi, ale dziś zaleca się ich unikanie w nowych projektach.

  L1 ─┐

   L2 ─┤

   L3 ─┤──> Gniazdo

    N ─┤

   PE ─┘

Kolejność faz ma znaczenie przy silnikach – dlatego należy zachować spójność z gniazdem lub zainstalować przełącznik zmiany kierunku obrotów. Przewód PE musi być zawsze poprawnie podłączony i nieprzerwanie ciągnięty od rozdzielnicy.

Ważne: do każdego gniazda siłowego musi być doprowadzone zabezpieczenie – najczęściej w formie wyłącznika nadprądowego trójfazowego (np. B32) oraz różnicowoprądowego (typ B lub AC, w zależności od urządzeń).

To często spotykana sytuacja w budynkach modernizowanych lub adaptowanych do nowych potrzeb. Stara instalacja może zawierać 4-przewodowe gniazdo siłowe (3P+PE), a nowy odbiornik – np. skrzynka budowlana lub sprzęt budowlany – może wymagać pięciu przewodów (3P+N+PE).

Najważniejsze zasady:

• Nie wolno "dorabiać" przewodu N z PE – to poważne naruszenie zasad ochrony przeciwporażeniowej!
• Jeżeli odbiornik bezwzględnie wymaga przewodu neutralnego (np. posiada gniazda 230 V), należy wymienić przewód i zastosować 5-żyłowy przewód YKY 5×x mm².
• Dopuszczalne jest przejściowe użycie adaptera 5P → 4P, jeśli odbiornik nie potrzebuje N – ale tylko z pełną świadomością, że N nie jest dostępny.

Dobór przewodu zależy od prądu znamionowego, długości instalacji i warunków środowiskowych. Dla gniazda siłowego 32A w standardowych warunkach (instalacja podtynkowa, krótki dystans, miedziane żyły) zaleca się przewód:

• 5x6 mm² dla urządzeń 400V z przewodem neutralnym,
• 4x6 mm² dla urządzeń 400V bez przewodu N (typ 4P).

W przypadku dłuższych odcinków należy uwzględnić spadki napięć i zastosować przewód o większym przekroju. Do podłączenia gniazd siłowych zaleca się stosowanie kabli typu YKY, H07RN-F lub NYY, odpornego na warunki przemysłowe.

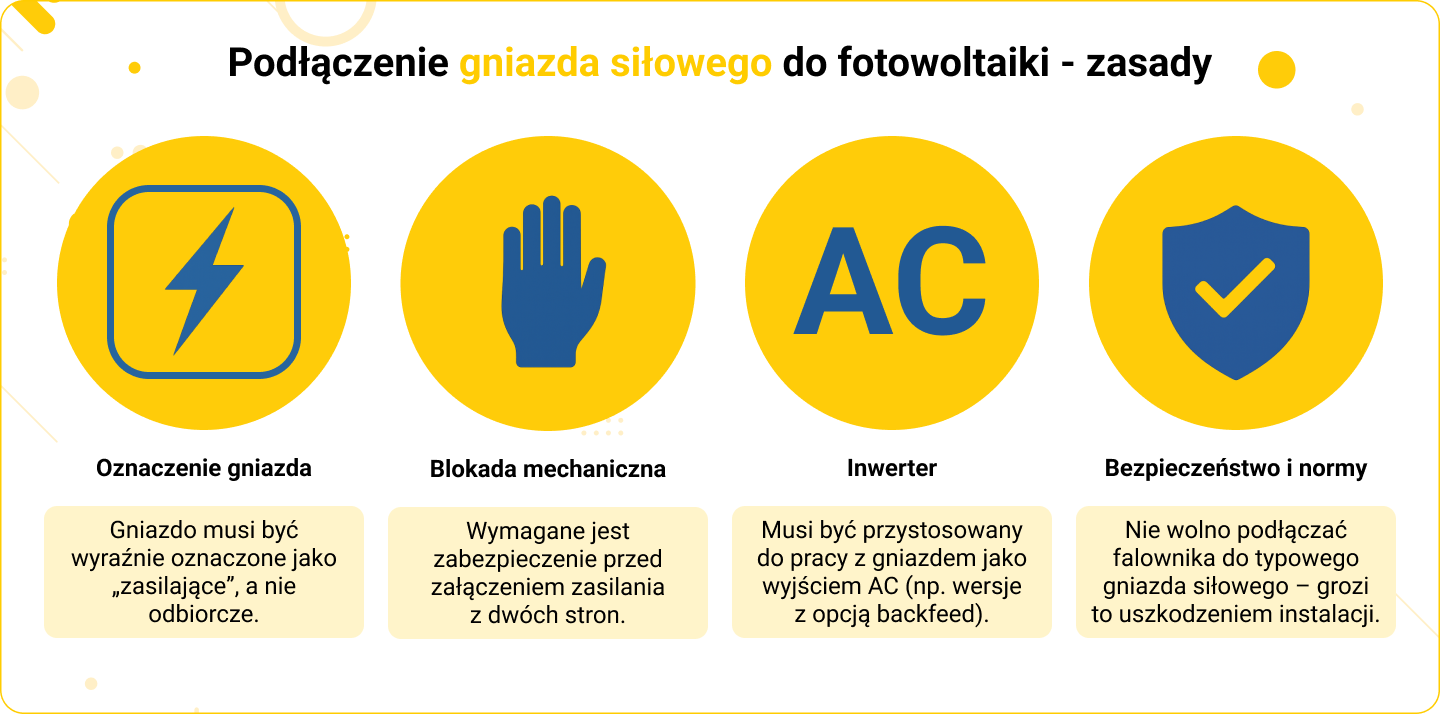

W niektórych instalacjach off-grid lub hybrydowych stosuje się podłączenie fotowoltaiki do gniazda siłowego. Umożliwia to zasilenie sieci lokalnej energią z inwertera, ale taka instalacja musi spełniać szereg wymogów:

• Gniazdo musi być jednoznacznie oznaczone jako „zasilające”, a nie „odbiorcze”.
• Musi być wyposażone w blokadę mechaniczną lub system przeciwdziałający załączeniu zasilania z dwóch stron.
• Inwerter musi być przystosowany do pracy z gniazdem jako wyjściem AC (np. wersje z opcją backfeed).

W żadnym przypadku nie wolno podłączać falownika bezpośrednio do typowego gniazda siłowego w domu – grozi to uszkodzeniem instalacji i niezgodnością z normą PN-EN 62446.

Poprawne podłączenie gniazda siłowego to nie tylko kwestia techniczna, ale również bezpieczeństwa użytkowników i zgodności z normami. Zawsze należy sprawdzić, czy urządzenie wymaga przewodu neutralnego, czy tylko faz i uziemienia. W razie modernizacji – np. zmiany gniazda z 4 na 5 bolców – należy zachować szczególną ostrożność i nie wykonywać połączeń niezgodnych z normami.

Jeśli nie masz pewności co do poprawności montażu, warto skonsultować się z certyfikowanym elektrykiem. Gniazda siłowe, mimo że pozornie proste w budowie, wymagają precyzji i doświadczenia.
