Dobór wyłącznika nadprądowego to jeden z najważniejszych etapów projektowania i wykonywania instalacji elektrycznej w budynku mieszkalnym. Zabezpieczenia te mają za zadanie chronić przewody i urządzenia przed skutkami przeciążeń i zwarć, ale ich wybór nie powinien być przypadkowy. W zależności od rodzaju obwodu – czy to oświetlenie, gniazdka, płyta indukcyjna czy gniazdo siłowe – należy zastosować inne parametry zabezpieczenia.

Wyłącznik nadprądowy musi być dobrze dopasowany nie tylko do rodzaju odbiornika, ale też do przekroju przewodów i charakterystyki obciążenia. W artykule wyjaśniamy, jak dobrać wyłącznik nadprądowy do domu i mieszkania, kiedy wybrać charakterystykę B, a kiedy C, oraz jakie bezpieczniki stosować do konkretnych urządzeń – takich jak płyty indukcyjne, gniazdka 230 V czy gniazda siłowe 400 V.

Dobór zabezpieczeń nadprądowych powinien być decyzją opartą na analizie warunków pracy danego obwodu. Wybierając zabezpieczenie, należy uwzględnić zarówno techniczne parametry instalacji, jak i specyfikę podłączonych urządzeń – inne wymagania będzie mieć linia zasilająca oświetlenie, a inne obwód gniazd w kuchni czy płyty indukcyjnej. Zastosowanie zbyt słabego wyłącznika może skutkować przypadkowymi wyłączeniami, natomiast zbyt mocny wyłącznik może nie zapewnić odpowiedniej ochrony przed przegrzaniem przewodów.

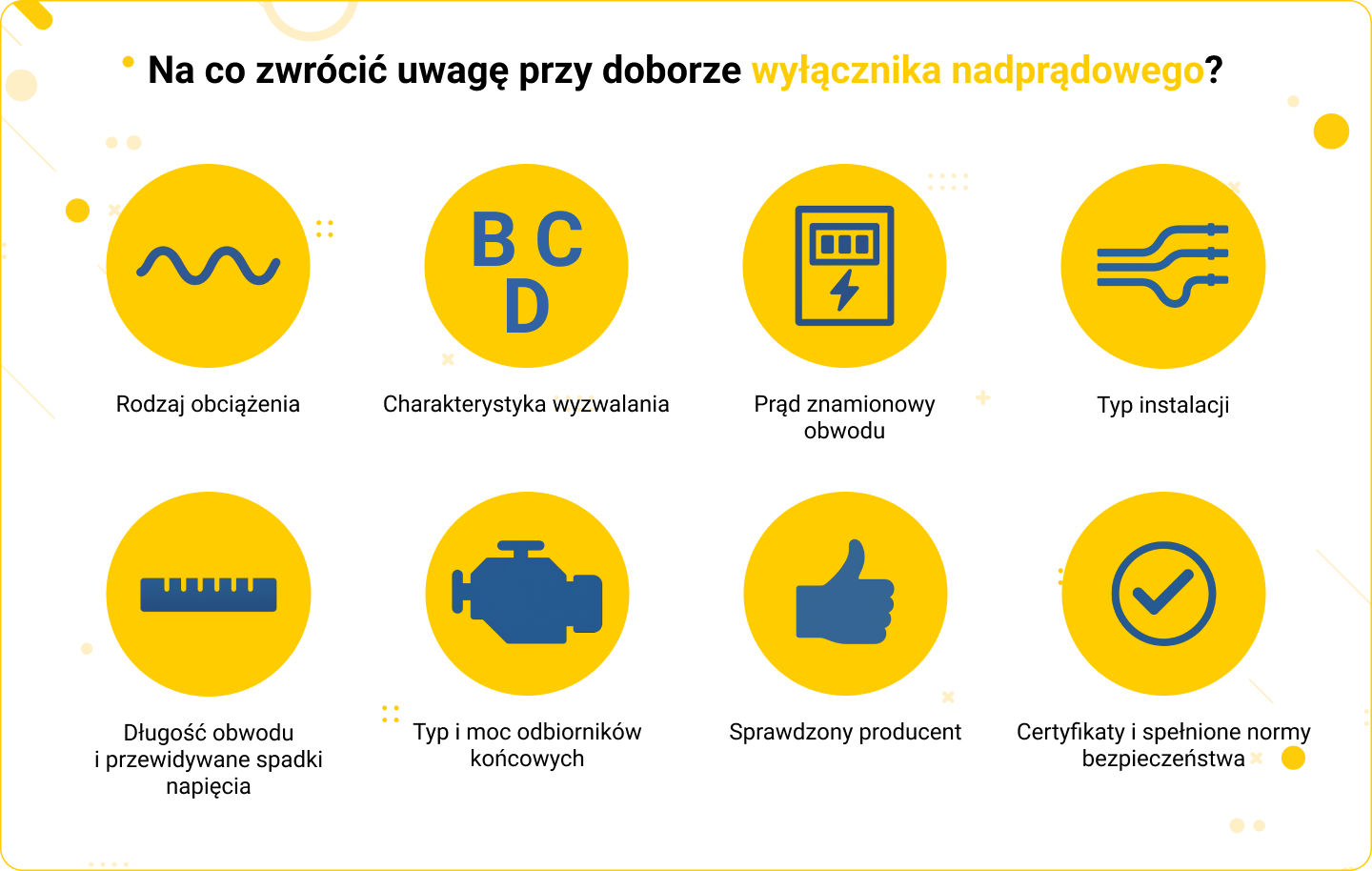

Podczas doboru należy wziąć pod uwagę:

• Rodzaj obciążenia (czy odbiornik pobiera prąd płynnie, czy impulsowo),
• Charakterystykę wyzwalania (B, C, D – zależnie od reakcji na skok prądu),
• Prąd znamionowy obwodu, zgodny z przekrojem przewodów i zabezpieczanym odbiornikiem,
• Typ instalacji – jedno- czy trójfazowa,
• Długość obwodu i przewidywane spadki napięcia,
• Typ i moc odbiorników końcowych (np. oświetlenie LED, czajnik, piekarnik, płyta indukcyjna).
• Sprawdzony producent
• Certyfikaty i spełnione normy bezpieczeństwa

Typoszereg zabezpieczeń nadprądowych to standardowy zestaw dostępnych wartości prądów znamionowych, w jakich produkowane są wyłączniki nadprądowe. Dzięki ustandaryzowanemu typoszeregowi możliwy jest precyzyjny dobór zabezpieczenia do konkretnego obciążenia, przekroju przewodu i charakterystyki obwodu.

Zastosowanie typoszeregu pozwala na:

• zachowanie selektywności między obwodami,
• dopasowanie zabezpieczenia do przewodu i mocy odbiornika,
• unikanie zbyt dużych „skoków” prądów znamionowych między kolejnymi obwodami,
• zgodność z normami PN-EN 60898-1 i PN-IEC 60364.

Standardowy typoszereg wyłączników nadprądowych obejmuje wartości: 1A, 2A, 4A, 6A, 10A, 13A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A.

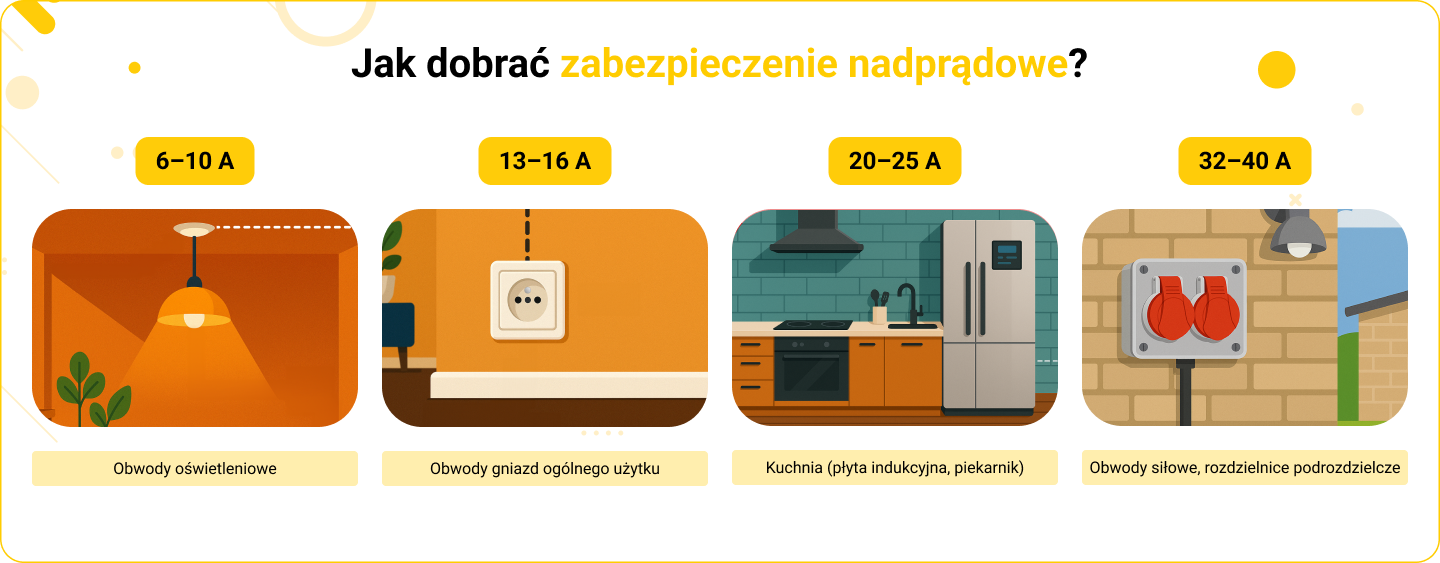

Jak dobrać zabezpieczenie nadprądowe? W domowych instalacjach najczęściej stosuje się:

• 6–10 A – w obwodach oświetleniowych,
• 13–16 A – w obwodach gniazd ogólnego użytku,
• 20–25 A – w kuchni (płyta indukcyjna, piekarnik),
• 32–40 A – w obwodach siłowych lub rozdzielnicach podrozdzielczych.

Ważne: Dobierając zabezpieczenie, należy nie tylko trzymać się typoszeregu, ale też uwzględniać przekrój przewodu, jego obciążalność prądową oraz sposób prowadzenia instalacji (np. w rurze, kanale, w ścianie pełnej). Przekroczenie dopuszczalnych wartości może prowadzić do przegrzania przewodu i realnego zagrożenia pożarem.

W budownictwie mieszkaniowym najczęściej stosuje się wyłączniki nadprądowe typu B lub C, które różnią się sposobem reakcji na przeciążenia i chwilowe skoki prądu. Które zabezpieczenia sprawdzą się lepiej: bezpieczniki typu B czy C? Charakterystyka B zadziała szybciej, co czyni ją idealną do obwodów z delikatną elektroniką lub niskim prądem rozruchowym. Z kolei charakterystyka C wykazuje większą tolerancję na chwilowe przeciążenia, dlatego lepiej sprawdzi się tam, gdzie mogą wystąpić chwilowe skoki natężenia – np. podczas rozruchu silnika w urządzeniach AGD.

Charakterystyki wyłączników w praktyce:

• Wyłącznik nadprądowy typu B – zadziała przy prądzie 3–5 razy większym od znamionowego (np. B16 zadziała przy 48–80 A). To rozwiązanie typowe dla obwodów oświetleniowych i pokojowych, gdzie urządzenia nie generują dużych prądów rozruchowych. Szybko reaguje na przeciążenia i chroni delikatną elektronikę.
• Wyłącznik nadprądowy typu C – zadziała przy prądzie 5–10 razy większym od znamionowego (np. C16 zadziała przy 80–160 A). Jest lepszym wyborem dla gniazdek w kuchni, łazience i pomieszczeniach gospodarczych, gdzie często podłączane są urządzenia z silnikami lub grzałkami (np. lodówka, zmywarka, pralka).

Jakie wyłączniki nadprądowe do domu – B czy C? Najczęściej stosuje się konfigurację mieszaną:

• B10 / B16 – do oświetlenia i gniazdek w pokojach,
• C16 / C20 – do gniazd kuchennych i łazienkowych,
• C25 – do płyty indukcyjnej lub zasilania siłowego.

Podsumowując:

• Typ B = szybkie zadziałanie, mniejsze obciążenia,
• Typ C = większa tolerancja na chwilowe przeciążenia, lepszy do AGD i urządzeń z prądem rozruchowym.

W praktyce dobór powinien uwzględniać nie tylko charakter urządzeń, ale także przekrój przewodów, długość linii, rodzaj zabezpieczanego obwodu oraz to, czy użytkownik planuje z czasem podłączać nowe odbiorniki. Dzięki temu instalacja będzie nie tylko bezpieczna, ale też odporna na błędy eksploatacyjne.

Więcej o charakterystykach bezpieczników przeczytasz w tym artykule.

Oświetlenie w budynkach mieszkalnych, zwłaszcza oparte na nowoczesnych źródłach światła takich jak LED, wymaga szybkiego i niezawodnego zabezpieczenia. Ważne jest, aby zabezpieczenie działało skutecznie, ale nie powodowało zbędnych wyłączeń przy krótkotrwałych wzrostach prądu podczas załączania obwodu. Z tego względu dobrym wyborem są wyłączniki o niższej charakterystyce wyzwalania, czyli typ B.

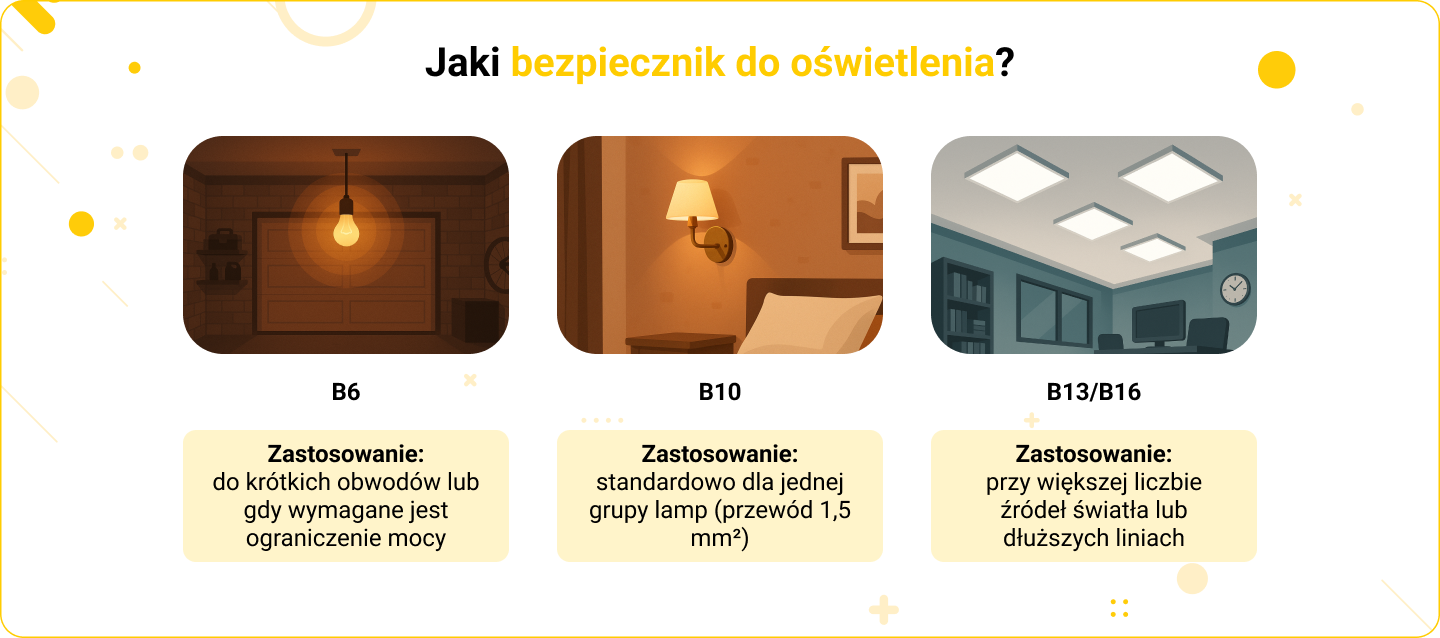

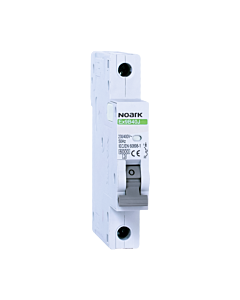

Najczęściej stosowane wyłączniki dla obwodów oświetleniowych:

• B10 – standard dla jednej grupy lamp (przewód 1,5 mm²),
• B6 – do krótkich obwodów lub gdy wymagane jest ograniczenie mocy,
• B13 lub B16 – przy większej liczbie źródeł światła lub dłuższych liniach,
• Charakterystyka B minimalizuje ryzyko przypadkowego wyłączenia przez rozruchowe prądy LED.

Gniazda elektryczne w domu obsługują szeroki wachlarz odbiorników – od ładowarek i komputerów po czajniki, miksery czy odkurzacze. Dlatego muszą być zabezpieczone tak, by wytrzymać chwilowe przeciążenia przy zachowaniu bezpieczeństwa. Kluczowe jest dobranie odpowiedniego prądu znamionowego oraz charakterystyki – zwykle B lub C – w zależności od przeznaczenia obwodu.

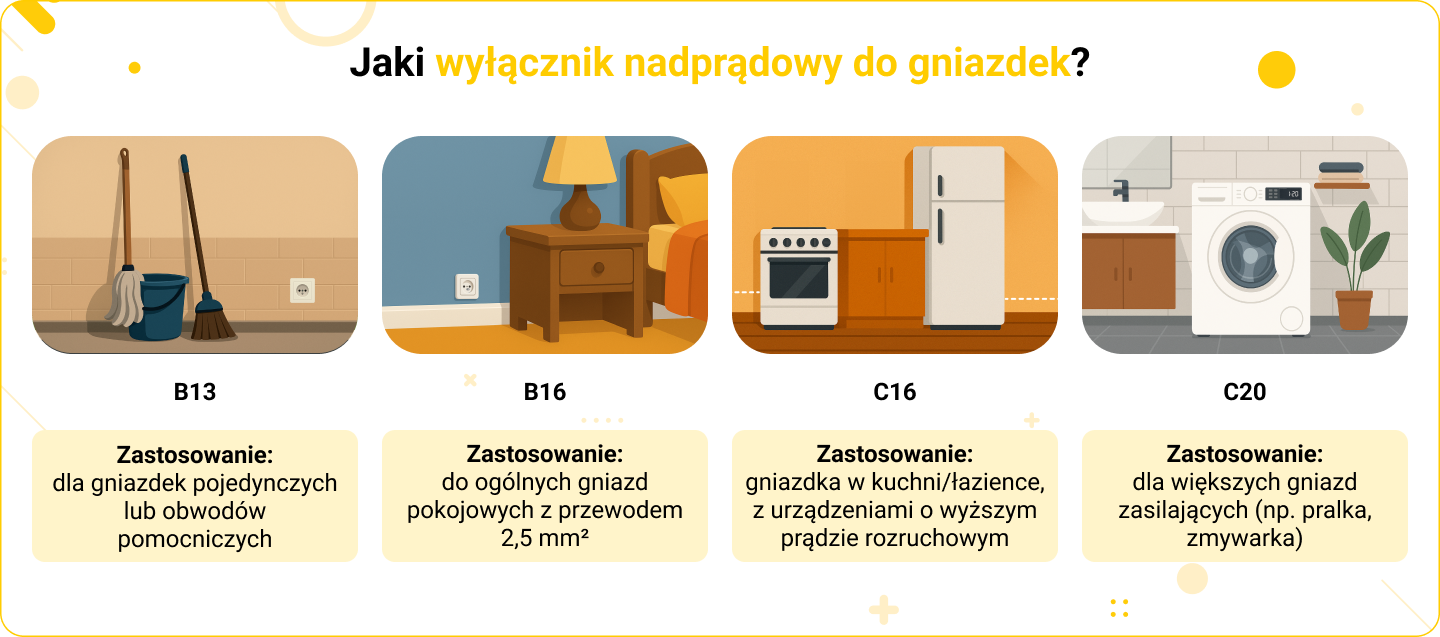

Jaki bezpiecznik do gniazdek? Najczęstsze konfiguracje:

• B16 – do ogólnych gniazd pokojowych z przewodem 2,5 mm²,
• C16 – do gniazdek w kuchni lub łazience, gdzie podłączane są urządzenia o wyższym prądzie rozruchowym,
• B13 – dla gniazdek pojedynczych lub obwodów pomocniczych,
• C20 – dla większych gniazd zasilających (np. pralka, zmywarka).

Płyty indukcyjne należą do najbardziej wymagających urządzeń pod względem zabezpieczeń – nie tylko ze względu na dużą moc, ale też wysoki prąd rozruchowy i możliwość równoczesnej pracy kilku stref grzewczych. Źle dobrane zabezpieczenie może skutkować ciągłym wybijaniem bezpiecznika lub – co gorsza – przegrzaniem przewodów.

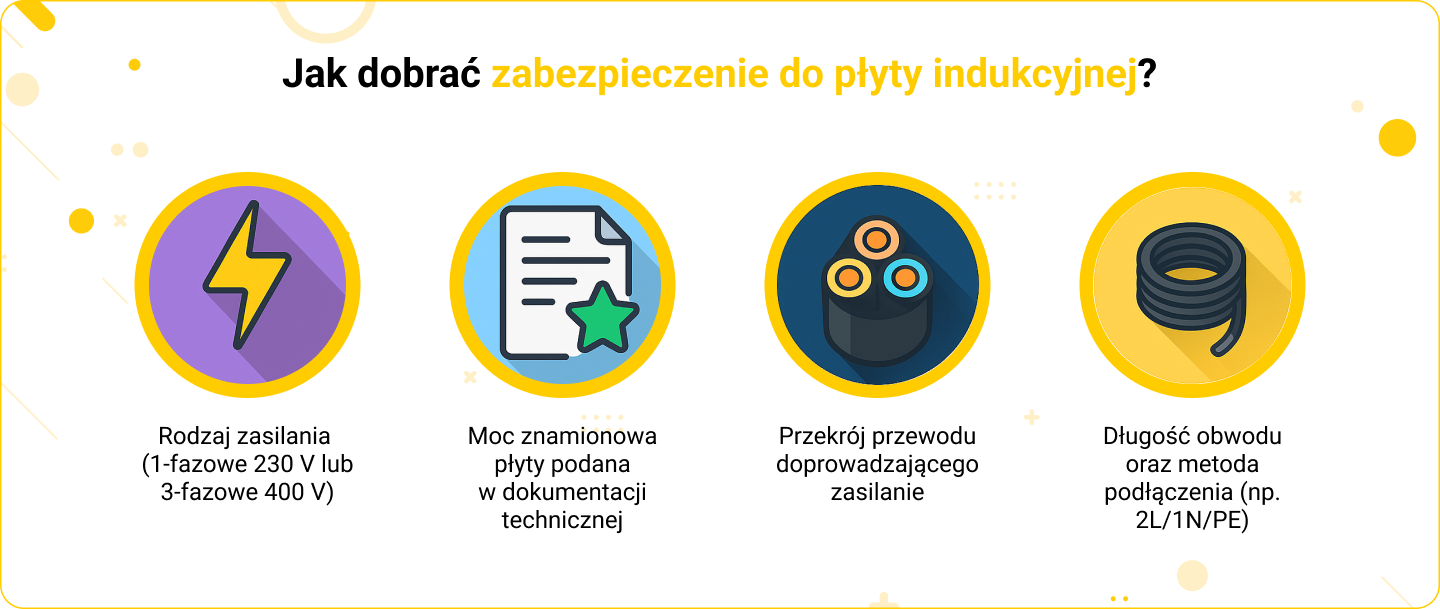

Dobór zabezpieczenia do płyty indukcyjnej zależy od:

• Rodzaju zasilania (1-fazowe 230 V lub 3-fazowe 400 V),
• Mocy znamionowej płyty podanej w dokumentacji technicznej,
• Przekroju przewodu doprowadzającego zasilanie,
• Długości obwodu oraz metody podłączenia (np. 2L/1N/PE).

Jakie bezpieczniki do płyty indukcyjnej (indukcji)? Oto przykładowe zastosowania:

• 1-fazowa płyta 3,5–7,2 kW – bezpiecznik C20–C25, przewód 3 × 4 mm²,
• 3-fazowa płyta 7–11 kW – bezpiecznik 3 x C16 lub C20, przewód 5 × 2,5 mm² lub 5 × 4 mm²,
• Zabezpieczenie płyty indukcyjnej 3-fazowej powinno być typu C, aby znieść duży prąd rozruchowy.

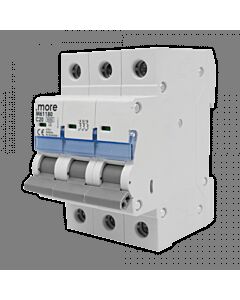

Podsumowując, jeśli zastanawiasz się jaki bezpiecznik do indukcji 230V wybrać - sięgnij po wyłącznik nadprądowy C20 lub wyłącznik nadprądowy C25. A jaki bezpiecznik do płyty indukcyjnej 400V? Tutaj najlepiej sprawdzi się wyłącznik nadprądowy 3xC16 lub wyłącznik nadprądowy 3xC20.

W przypadku indukcji, zawsze należy stosować charakterystykę C. Niezależnie od tego, czy urządzenie jest zasilane 1-fazowo czy 3-fazowo. Wyłączniki B są zbyt czułe i mogą wyzwalać się przy normalnym rozruchu płyty, który chwilowo przekracza znamionowy prąd pracy. Charakterystyka wyzwalania C to jedyny sposób, by zapewnić równowagę między ochroną instalacji a bezproblemowym użytkowaniem sprzętu.

Gniazda siłowe i inne obwody trójfazowe służą do zasilania urządzeń o dużej mocy – takich jak spawarki, sprężarki, płyty indukcyjne 400 V, czy maszyny budowlane. Wyłącznik nadprądowy dla takiego obwodu musi nie tylko odpowiadać pod względem prądu, ale też zachować równomierność zabezpieczenia we wszystkich fazach.

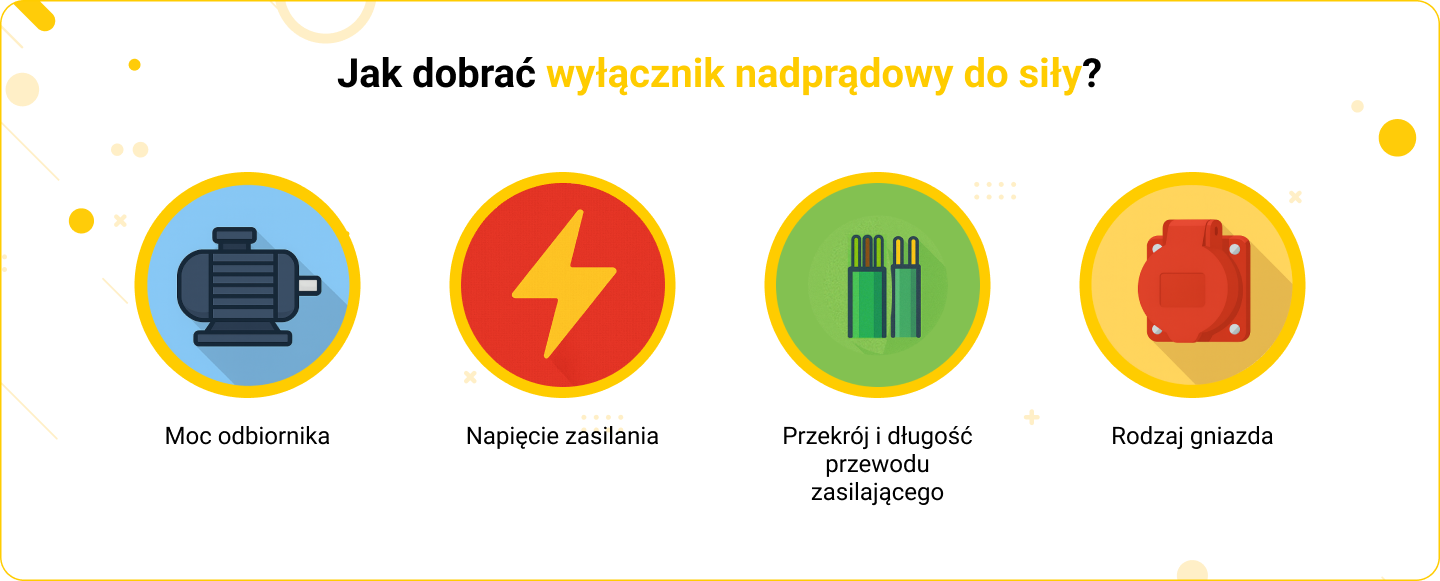

Przy doborze należy uwzględnić:

• Moc odbiornika (np. silnik, płyta, agregat),
• Napięcie zasilania – zazwyczaj 400 V,
• Przekrój i długość przewodu zasilającego,
• Rodzaj gniazda – np. 16 A, 32 A lub 63 A siłowe.

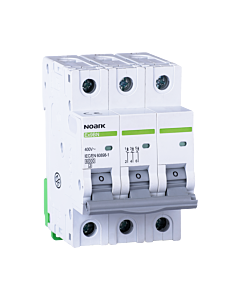

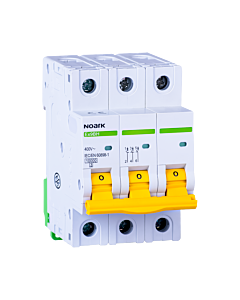

A zatem, jaki bezpiecznik do siły i gniazda siłowego wybrać? Najczęściej stosowane konfiguracje do instalacji 3-fazowych:

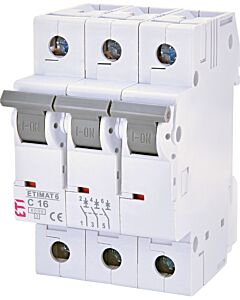

• 3 × C16 – do standardowego gniazda siłowego 5 × 2,5 mm²,
• 3 × C20 lub C25 – dla większych obciążeń i przekroju 5 × 4 mm²,
• Wyłącznik nadprądowy 3-fazowy powinien mieć wspólną dźwignię rozłączającą wszystkie fazy jednocześnie.

Chociaż wyłączniki nadprądowe dobiera się przede wszystkim do prądu znamionowego (A) oraz przekroju przewodów, istnieje ścisła zależność między mocą urządzenia (kW) a natężeniem prądu, które będzie przez nie przepływać. Zrozumienie tej zależności jest kluczowe, aby odpowiednio dobrać zabezpieczenie i uniknąć zarówno niepotrzebnego "wybijania" bezpieczników, jak i niewystarczającej ochrony instalacji.

Prąd (I) w obwodzie jednofazowym można w przybliżeniu obliczyć ze wzoru: I=P/U, gdzie P to moc w watach, a U to napięcie (dla instalacji domowych w Polsce zazwyczaj 230 V). Dla obwodów trójfazowych sprawa jest nieco bardziej złożona, a wzór to I=P/(3​×UL​), gdzie UL​ to napięcie międzyfazowe (400 V). Przykładowe wartości mocy i dobór wyłącznika nadprądowego:

Ile kW bezpiecznik C25 wytrzyma? Orientacyjnie można powiedzieć, że jest przeznaczony na moc urządzenia 4,5-5,5 kW.

Ważne: Powyższe wartości są orientacyjne. Przed podjęciem decyzji o doborze bezpiecznika zawsze należy sprawdzić dane techniczne urządzenia oraz przekrój przewodów w instalacji. Ostateczny dobór bezpiecznika powinien uwzględniać nie tylko moc urządzenia, ale także jego charakterystykę (np. silniki wymagają charakterystyki C), długość i przekrój przewodów, a także ewentualne plany na przyszłe rozbudowy instalacji. Niewłaściwy dobór może prowadzić do przegrzewania się przewodów lub częstego wyłączania zabezpieczenia. W razie wątpliwości zawsze warto skonsultować się z wykwalifikowanym elektrykiem.

Podsumowując, dobór wyłączników nadprądowych to kluczowy element bezpiecznej i efektywnej instalacji elektrycznej w domu. Przy wyborze bezpiecznika konieczne jest precyzyjne dopasowanie parametrów, takich jak prąd znamionowy i charakterystyka, do specyfiki danego obwodu i podłączonych urządzeń. Pamiętaj, że prawidłowo dobrane zabezpieczenie nadprądowe chroni Twoją instalację przed przeciążeniami i zwarciami, minimalizując ryzyko awarii i zapewniając spokojne użytkowanie wszystkich sprzętów.
