Gniazda z uziemieniem czy bez? Różnice, zastosowanie i bezpieczeństwo
Na pierwszy rzut oka wszystkie gniazdka elektryczne wyglądają podobnie. Różnią się jednak nie tylko liczbą wejść czy sposobem montażu, ale także obecnością uziemienia, które wpływa bezpośrednio na bezpieczeństwo użytkowania. Wybór pomiędzy gniazdem z bolcem a bez niego to nie tylko kwestia estetyki czy wygody — w wielu przypadkach decydują o tym konkretne normy, przepisy i względy techniczne. W tym artykule omówimy różnice konstrukcyjne i funkcjonalne pomiędzy gniazdami z uziemieniem a tymi bez, wskażemy zalecane miejsca ich montażu oraz rozwiejemy wątpliwości dotyczące symboli, typów i sposobów podłączania.
Czym jest uziemienie w gniazdku i dlaczego ma znaczenie?
Uziemienie w gniazdku elektrycznym to specjalna ścieżka przewodząca prąd elektryczny w sposób kontrolowany do gruntu. Jego podstawową funkcją jest zapewnienie bezpieczeństwa użytkownikowi w sytuacji, gdy dojdzie do awarii urządzenia – np. przebicia izolacji czy uszkodzenia przewodu. Uziemienie przejmuje wówczas nadmiar prądu i odprowadza go do ziemi, co chroni człowieka przed porażeniem.
Gniazda elektryczne z uziemieniem mają zazwyczaj bolce lub styki boczne, które łączą się z przewodem ochronnym PE. W Polsce najczęściej stosuje się gniazdko elektryczne z bolcem, zgodne z systemem E. Alternatywnie spotyka się również system F (Schuko), oparty na stykach bocznych, szczególnie w instalacjach przemysłowych lub w importowanych urządzeniach.

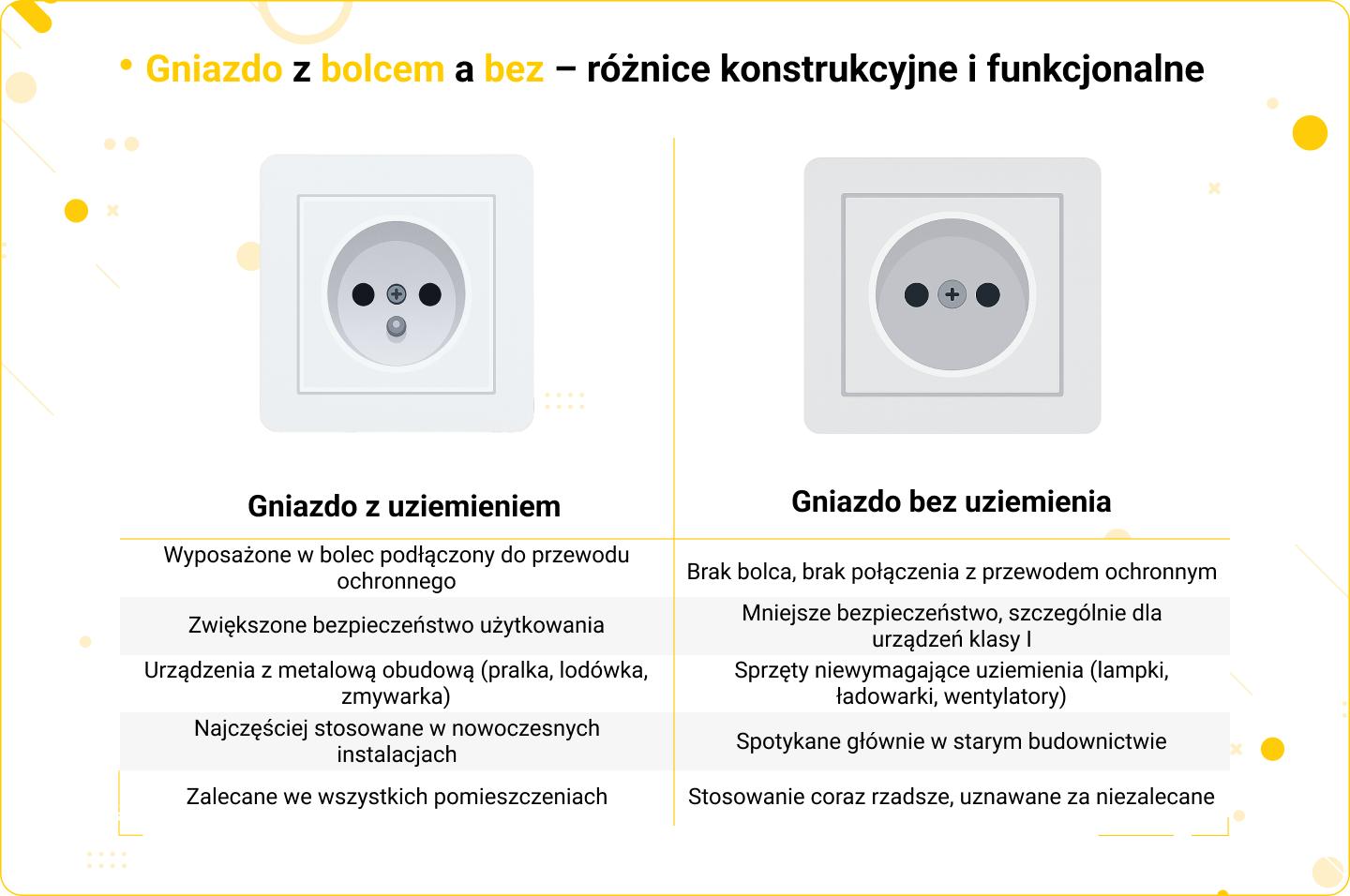

Gniazdo z bolcem a bez – różnice konstrukcyjne i funkcjonalne
Gniazdko z bolcem to najczęściej spotykany typ w polskich domach. Bolec stanowi fizyczne połączenie z przewodem ochronnym i zapewnia uziemienie w momencie, gdy wtyczka zostaje wsunięta. Działa to niezależnie od tego, czy urządzenie jest włączone czy nie. Takie gniazda są zalecane w każdym pomieszczeniu, gdzie podłączane są urządzenia z metalową obudową, np. pralka, lodówka czy zmywarka.
Gniazdko bez uziemienia to prostszy wariant, zazwyczaj tańszy, wykorzystywany głównie w miejscach, gdzie nie przewiduje się stosowania urządzeń klasy I – czyli takich, które wymagają uziemienia. Można je spotkać np. w niektórych lampkach nocnych, wentylatorach, ładowarkach telefonów – szczególnie w starym budownictwie. Ich stosowanie w nowoczesnych instalacjach jest jednak coraz rzadsze i często uznawane za niezalecane.

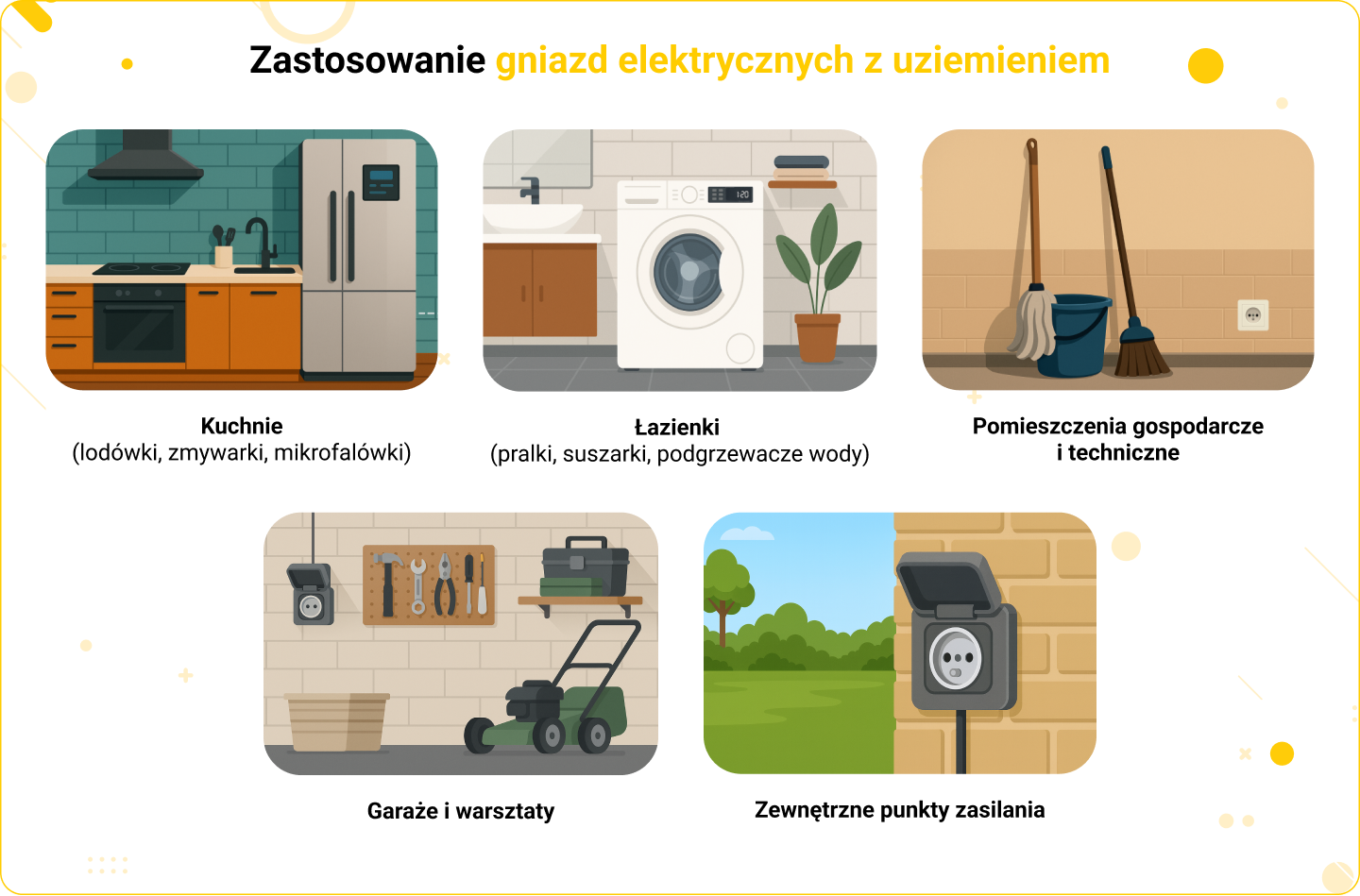

Zastosowanie gniazd elektrycznych z uziemieniem
W praktyce, gniazda elektryczne z uziemieniem powinny być montowane wszędzie tam, gdzie istnieje ryzyko porażenia prądem lub gdzie podłącza się urządzenia wysokiej mocy i o metalowych obudowach. Są to m.in.:
- Kuchnie (lodówki, zmywarki, mikrofalówki)
- Łazienki (pralki, suszarki, podgrzewacze wody)
- Pomieszczenia gospodarcze i techniczne
- Garaże i warsztaty
- Zewnętrzne punkty zasilania (gniazda hermetyczne z uziemieniem)
Zgodnie z aktualnymi przepisami i normami, każdy nowy budynek lub instalacja modernizowana musi posiadać gniazdka z uziemieniem. Należy też pamiętać, że wysokość montażu gniazd elektrycznych oraz ich rozmieszczenie regulują odpowiednie normy (np. PN-HD 60364), a gniazda w łazienkach muszą spełniać dodatkowe wymagania dotyczące stref ochronnych i szczelności.
Jak podłączyć podwójne lub potrójne gniazdo z uziemieniem?
Jak podłączyć podwójne gniazdo elektryczne z uziemieniem? W przypadku gniazd podwójnych lub potrójnych, stosuje się zazwyczaj tzw. połączenie mostkowe. Przewody fazowy (L), neutralny (N) i ochronny (PE) są wprowadzane do pierwszego gniazda, a następnie za pomocą mostków (zwykle przewodów typu linka lub szyn) przeprowadzane do kolejnych sekcji gniazda.
Przykład: gniazdo elektryczne potrójne z uziemieniem powinno mieć każdy punkt podłączony do tego samego przewodu ochronnego, zapewniającego wspólne uziemienie. Warto stosować oznaczenia zgodne z normami – np. żółto-zielony przewód PE oraz zachować kolejność zacisków. Wskazane jest używanie gniazd z zaciskami śrubowymi lub bezśrubowymi wysokiej jakości, aby uniknąć przegrzewania się przewodów.
Gniazdo elektryczne z uziemieniem – symbole i oznaczenia
Symbole stosowane na gniazdach pozwalają szybko zidentyfikować ich właściwości. Najczęściej spotykanym jest symbol 2P+Z, który oznacza dwa bieguny (fazowy i neutralny) oraz uziemienie (Z – „ziemia”). Gniazdka z takim oznaczeniem są przeznaczone do urządzeń klasy I i zapewniają ochronę przeciwporażeniową.
Warto też zwrócić uwagę na symbol IP – czyli stopień ochrony przed pyłem i wodą. W pomieszczeniach mokrych i na zewnątrz należy wybierać gniazda o wyższych klasach – np. IP44, IP54 czy IP65 – i upewnić się, że gniazdo jest gniazdem z uziemieniem hermetycznym, jeśli znajduje się w warunkach podwyższonego ryzyka.
Czy w Polsce gniazda z uziemieniem są obowiązkowe?
W polskich przepisach budowlanych i normach elektrycznych jasno określono sytuacje, w których stosowanie gniazd z uziemieniem jest konieczne. Zgodnie z obowiązującymi wymaganiami (m.in. normą PN‑HD 60364-5-51 oraz warunkami technicznymi zawartymi w Rozporządzeniu Ministra Infrastruktury), wszystkie nowe instalacje elektryczne muszą być wyposażone w gniazda z uziemieniem, czyli z bolcem lub stykami ochronnymi.
Takie gniazda są obowiązkowe m.in. w kuchni, łazience, kotłowni, garażu i na zewnątrz budynku, gdzie może występować podwyższone ryzyko porażenia prądem. Uziemienie pełni tu kluczową rolę w szybkim zadziałaniu zabezpieczeń różnicowoprądowych oraz ochronie użytkownika przed skutkami przebicia.
W starszych instalacjach można jeszcze spotkać gniazda bez uziemienia, szczególnie w pokojach, gdzie nie przewidywano dużych obciążeń. Jednak podczas remontów i modernizacji zaleca się ich wymianę — zarówno ze względów bezpieczeństwa, jak i zgodności z aktualnymi normami.

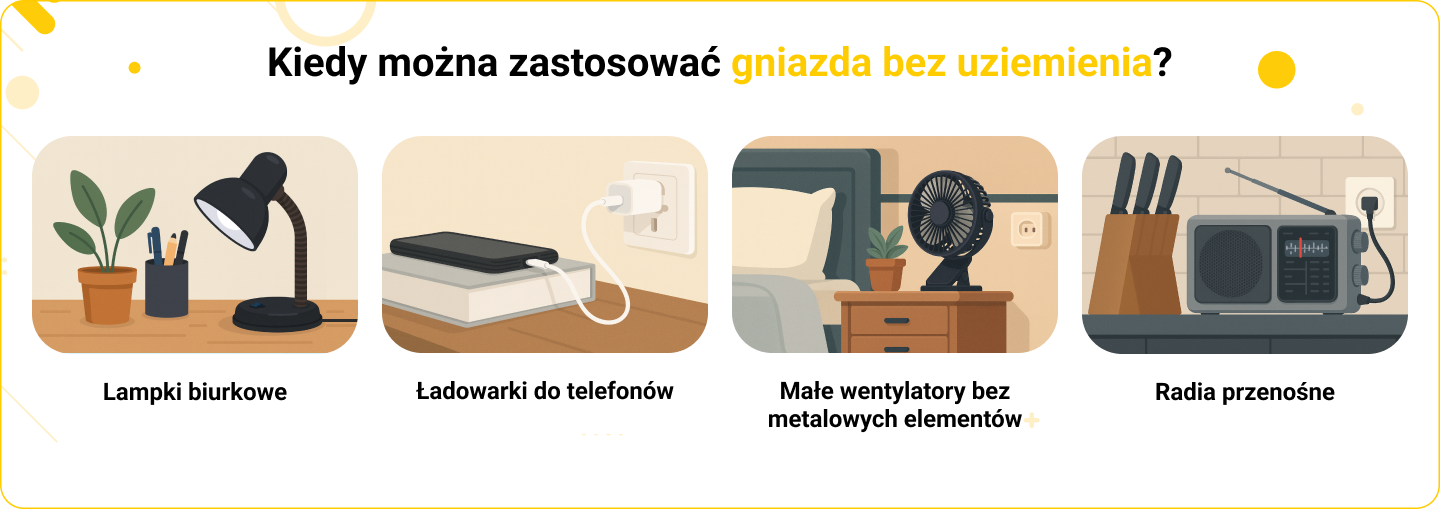

Kiedy można zastosować gniazda bez uziemienia?
Choć gniazda bez uziemienia są coraz rzadziej stosowane, wciąż mogą być wykorzystywane (choć nie jest to zalecane w nowych instalacjach) w bardzo specyficznych przypadkach. Dotyczy to np. urządzeń klasy II (z podwójną izolacją), które nie wymagają ochrony przez przewód PE. Przykłady to:
- Lampki biurkowe
- Ładowarki do telefonów
- Małe wentylatory bez metalowych elementów
- Radia przenośne
Wszystkie te urządzenia muszą jednak mieć oznaczenie klasy II i nie mogą być podłączane do gniazd bez uziemienia, jeśli istnieje choćby potencjalne ryzyko dotyku części przewodzących w przypadku awarii.
Podsumowanie
Gniazdo elektryczne z uziemieniem to dziś standard, który zapewnia ochronę życia i mienia. Ich stosowanie jest wymagane w większości pomieszczeń mieszkalnych i użytkowych, a także w przestrzeniach zewnętrznych. Wybierając gniazda elektryczne z uziemieniem, warto zwracać uwagę na oznaczenia, rodzaj zacisków, sposób montażu i poziom ochrony IP. Z kolei gniazda bez uziemienia powinny być stosowane wyłącznie tam, gdzie jest to technicznie uzasadnione i bezpieczne.
Jeśli szukasz sprawdzonych rozwiązań – zarówno gniazd z bolcem, jak i elektrycznych gniazdek z uziemieniem podwójnych czy potrójnych – wybieraj renomowane marki i sprawdzonych dystrybutorów. Dzięki temu unikniesz problemów z bezpieczeństwem, zgodnością z przepisami i jakością wykonania instalacji.
