Opis
AZ-112

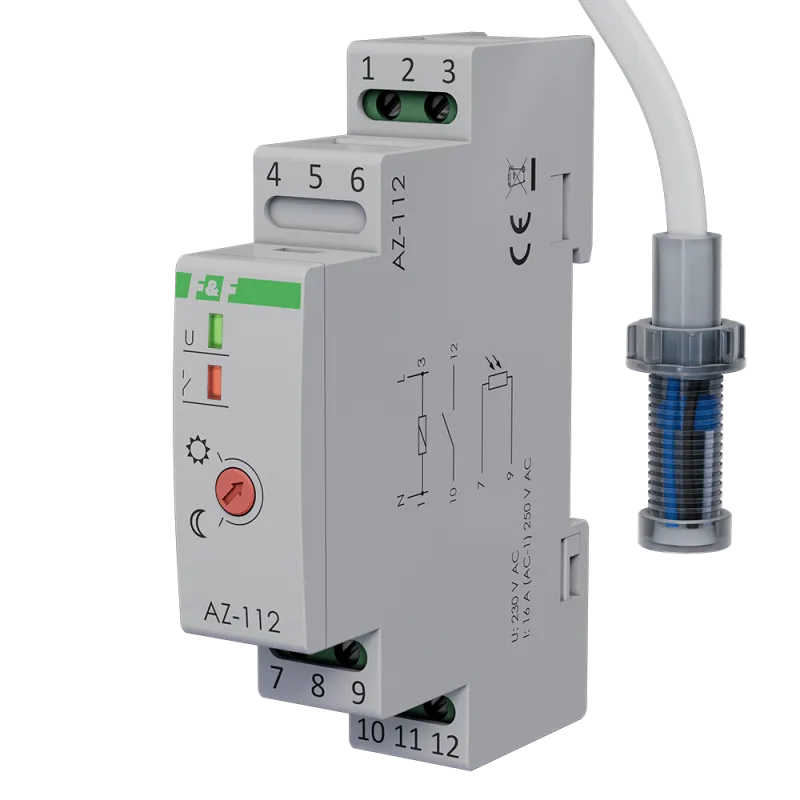

Automat zmierzchowy AZ-112 230 V
Automat zmierzchowy AZ-112 230 V z sondą zewnętrzną
Automat zmierzchowy AZ-112 230 V to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego sterowania oświetleniem w zależności od natężenia światła dziennego. Urządzenie załącza odbiornik o zmierzchu i wyłącza go o świcie, dzięki czemu sprawdza się w instalacjach takich jak oświetlenie ulic, placów, wystaw, reklam, podjazdów, posesji oraz innych obszarów wymagających niezawodnej automatyki oświetlenia. To praktyczna zmierzchówka do zastosowań domowych, budynkowych i technicznych, pozwalająca ograniczyć ręczną obsługę instalacji oraz poprawić komfort i oszczędność energii.
Model AZ-112 współpracuje z zewnętrzną hermetyczną sondą światłoczułą Ø10 mm, którą można umieścić w miejscu o stałym dostępie naturalnego światła dziennego. Takie rozwiązanie ułatwia prawidłowy pomiar oświetlenia i pozwala zamontować moduł sterujący w rozdzielnicy, a czujnik w dogodnym punkcie instalacji. Regulowany próg zadziałania w zakresie 2÷1000 lx umożliwia dopasowanie momentu załączenia światła do warunków otoczenia i potrzeb użytkownika.
Urządzenie wyposażono w przekaźnikowy element wykonawczy ze stykiem 1 × NO oraz separacją styku. Maksymalny prąd przy obciążeniu typu AC-1 wynosi 16 A, co pozwala stosować automat w wielu typowych obwodach oświetleniowych. Wbudowane opóźnienie załączenia około 10 s i wyłączenia około 20 s ogranicza wpływ krótkotrwałych zakłóceń, takich jak błyski, refleksy czy wyładowania atmosferyczne, stabilizując pracę instalacji.
AZ-112 jest montowany na szynie DIN TH-35 i zajmuje tylko jeden moduł 18 mm, dlatego łatwo mieści się w standardowych rozdzielnicach. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Niski pobór mocy 0,56 W oraz praca w temperaturze od -25 do 50°C wspierają efektywne i trwałe działanie w codziennych instalacjach. To rozwiązanie dla osób szukających niezawodnego urządzenia z grupy wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu, które usprawnia sterowanie oświetleniem zewnętrznym oraz automatykę oświetlenia ulicznego.
Dlaczego warto wybrać AZ-112?
Zasilanie 195÷253 V AC
Obciążenie AC-1 do 16 A
Regulacja progu 2÷1000 lx
Zewnętrzna sonda IP65 Ø10 mm
Styk NO z separacją
Opóźnienie przeciw zakłóceniom
Montaż na szynie DIN TH-35
Szerokość jednego modułu 18 mm
Temperatura pracy -25÷50°C
AZ-112 samoczynnie załącza oświetlenie po zmierzchu i wyłącza je o świcie. Dzięki temu ogranicza konieczność ręcznej obsługi, poprawia wygodę użytkowania instalacji oraz wspiera oszczędność energii w oświetleniu zewnętrznym, reklamowym i technicznym.
Zakres nastawy 2÷1000 lx pozwala dopasować moment włączenia odbiornika do lokalnych warunków oświetleniowych. Regulacja potencjometrem umożliwia ustawienie wcześniejszego lub późniejszego załączania, co ułatwia optymalizację pracy instalacji.
Zewnętrzny czujnik światłoczuły o stopniu ochrony IP65 można zamontować w miejscu najlepiej odwzorowującym naturalne światło dzienne. Oddzielenie sondy od modułu w rozdzielnicy zwiększa elastyczność montażu i stabilność działania automatu.
Kompaktowy format
Zajmuje tylko jeden moduł w rozdzielnicy.
Stabilna praca
Opóźnienia ograniczają reakcję na chwilowe zakłócenia.
Uniwersalne zastosowanie
Do oświetlenia ulic, placów, reklam i posesji.
Poznaj inne zalety AZ-112

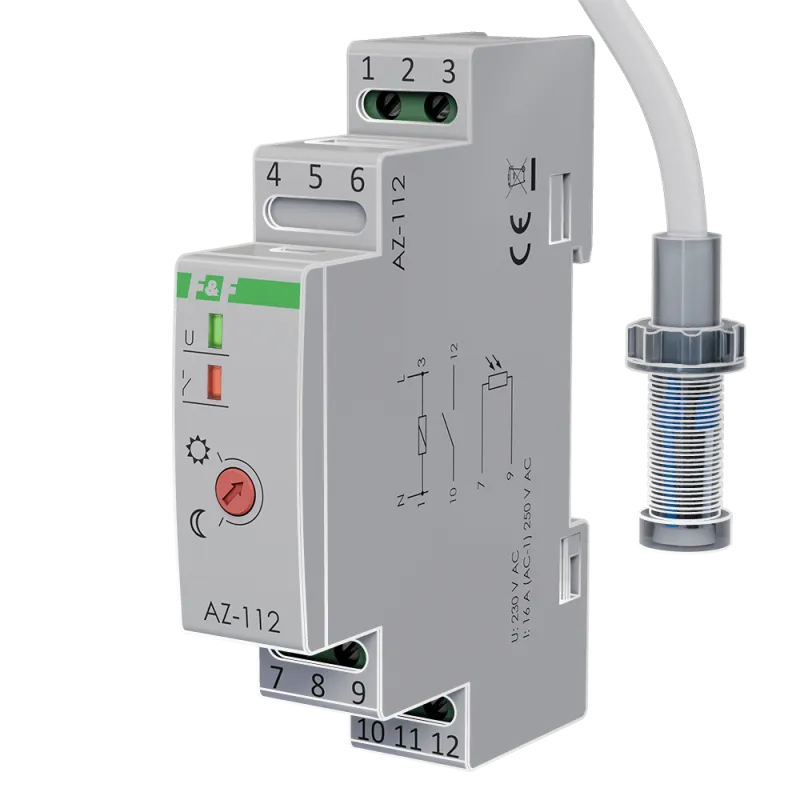

Widoczna, wąska obudowa w standardzie jednego modułu umożliwia montaż urządzenia w rozdzielnicy elektrycznej na szynie DIN TH-35.

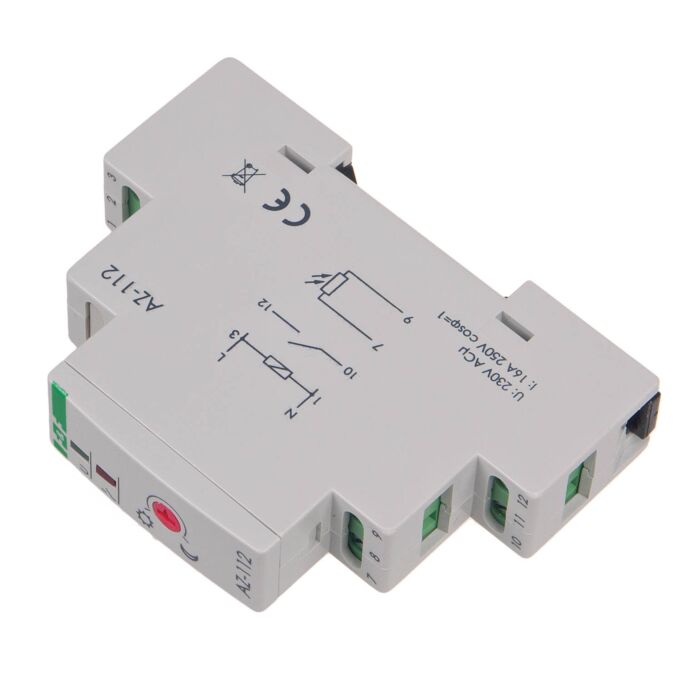

Na obudowie znajdują się zaciski śrubowe do podłączenia zasilania, sondy oraz sterowanego obwodu zgodnie z oznaczeniami urządzenia.
Na panelu przednim znajduje się regulacja progu zadziałania obsługiwana wkrętakiem, z oznaczeniami kierunku ustawienia załączenia.
Widoczne opisy zacisków pomagają zidentyfikować przyłącze zasilania, wejście sondy oraz separowany styk wykonawczy NO.
W komplecie znajduje się mała hermetyczna sonda światłoczuła Ø10 mm z przewodem, przeznaczona do montażu poza rozdzielnicą.
Materiały dodatkowe
Obejrzyj na YouTubeZobacz też: Miniaturowy automat zmierzchowy
Obejrzyj na YouTubeZobacz też: AZH-MINI-LED - recenzja

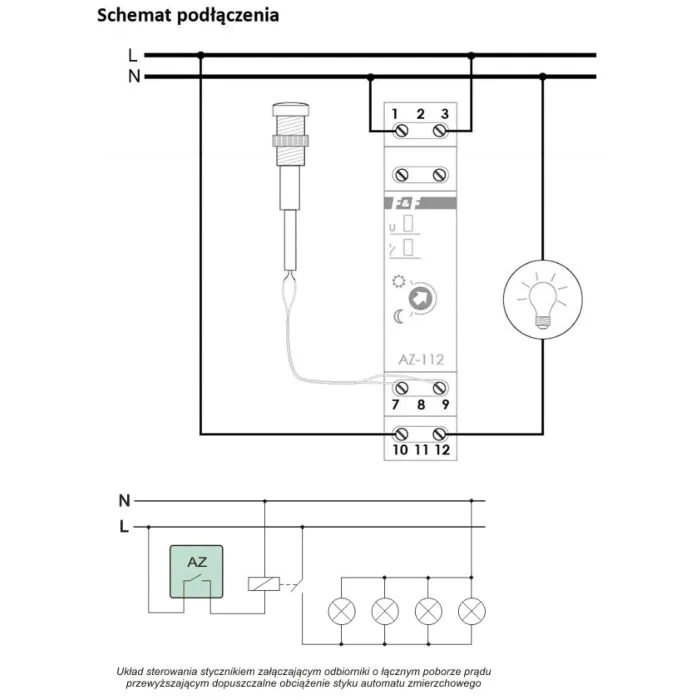

Schematy
Parametry Techniczne
- Częstotliwość znamionowa
- 50-50 Hz
- Maksymalna zdolność łączeniowa dla żarówek
- 2000 W
- Maksymalna zdolność łączeniowa dla świetlówek
- 600 VA
- Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)
- 750 VA
- Znamionowy prąd załączania
- 16 A
- Zakres regulacji jasności
- 2-1000 lx
- Szerokość wyrażona liczbą modułów
- 1
- Sposób montażu czujnika
- Inne
- Sposób montażu
- Szyna DIN
- Stopień ochrony (IP)
- IP20
- Stopień ochrony (IP) czujnika
- IP65
- Napięcie znamionowe
- 230 V
- Maks. moc przełączana LED
- 250 W
- Maksymalna długość przewodu czujnika
- 10 m
- Maksymalny prąd załączania (cos φ = 0,6)
- 12 A
- Głębokość wbudowania
- 65 mm
- Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)
- 0 VA
- Znamionowe napięcie czujnika
- 0 V
